Abgaseinrichtung

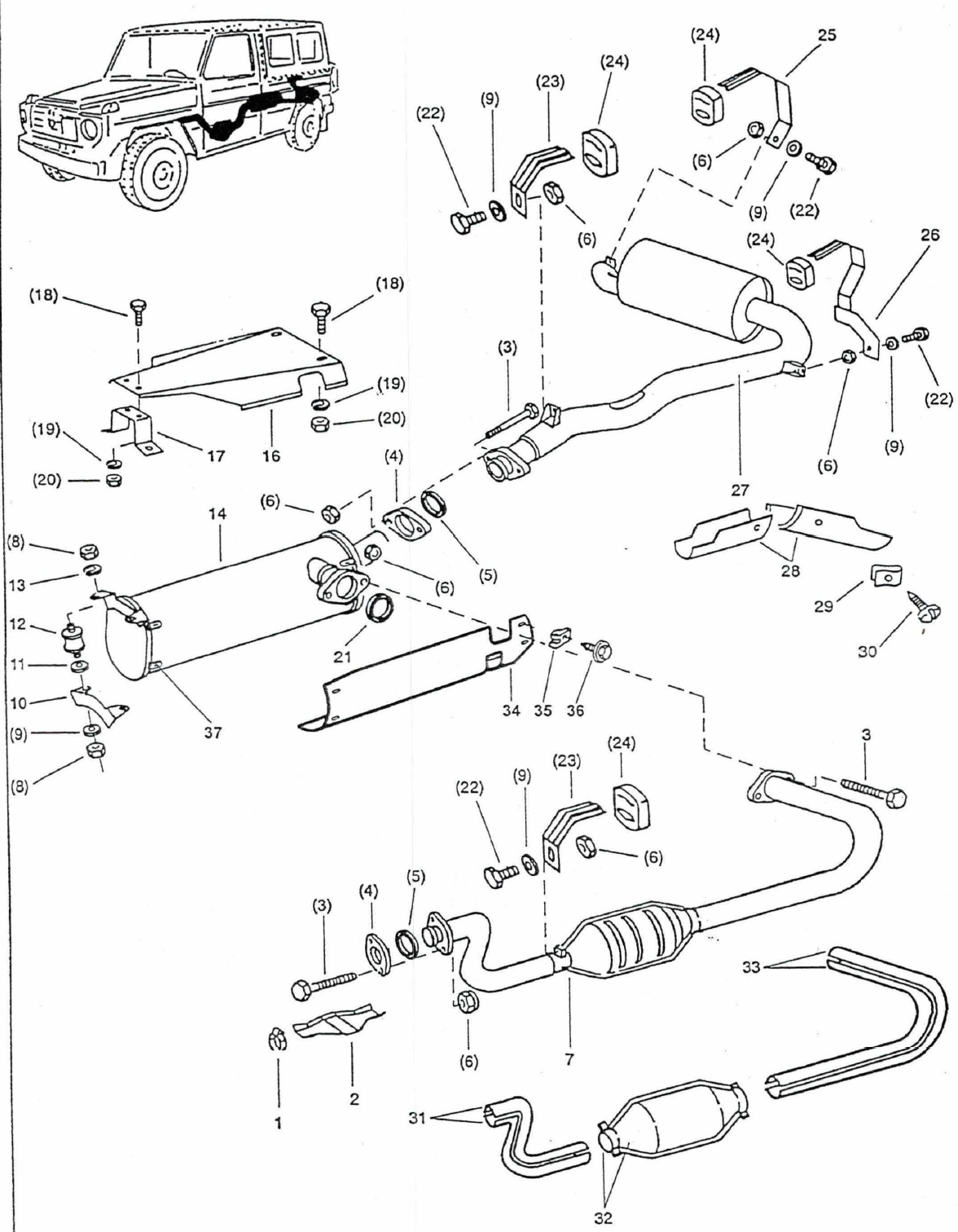

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Schlauchklemme Pebra Hkv

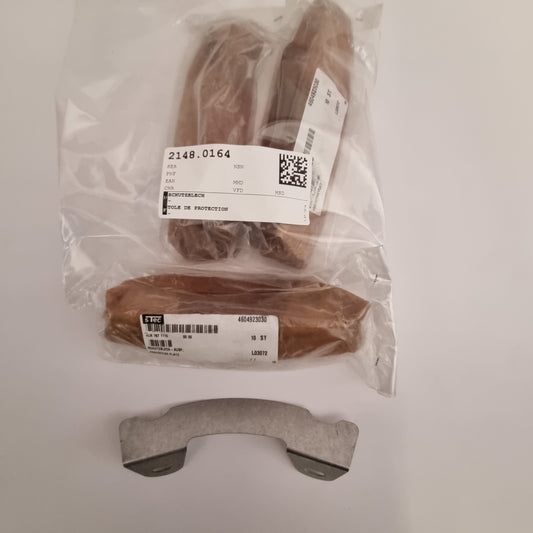

2. Schutzblech
3. Sechskantschraube M8x55/22 Iso 4014

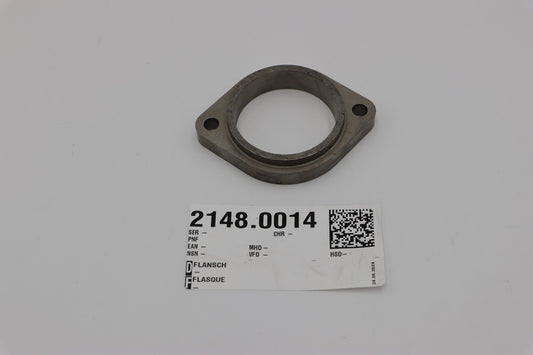

4. Flansch

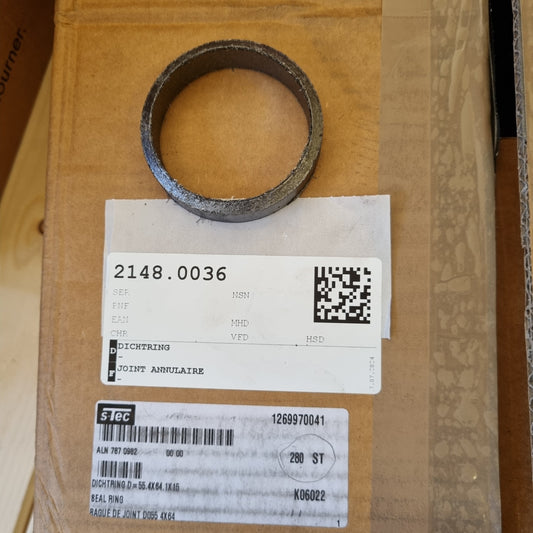

5. Dichtungsring
6. Sicherungsmutter Thermag Ssn 440 M8

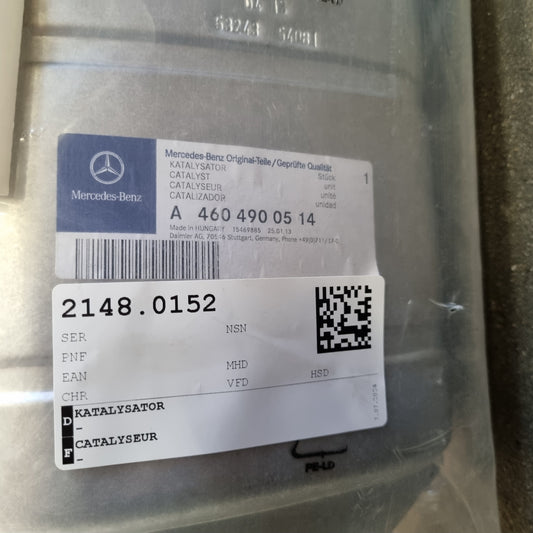

7. Katalysator
8. Sechskantmutter M8 Iso 4032
9. Unterlagscheibe A d8,4/16x1,6 mm Din 125
10. Schutzblech

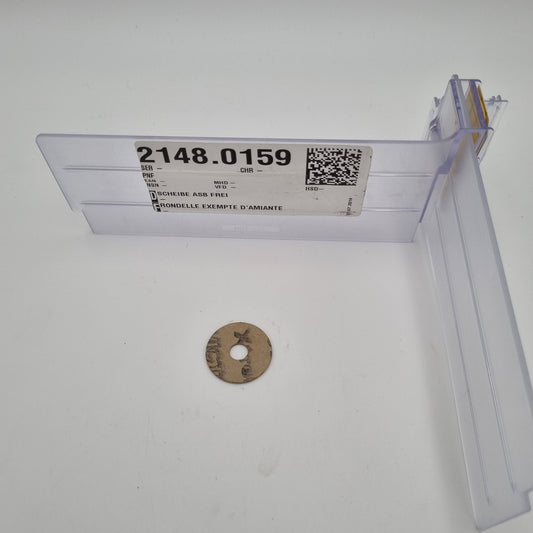

11. Scheibe Asb Frei

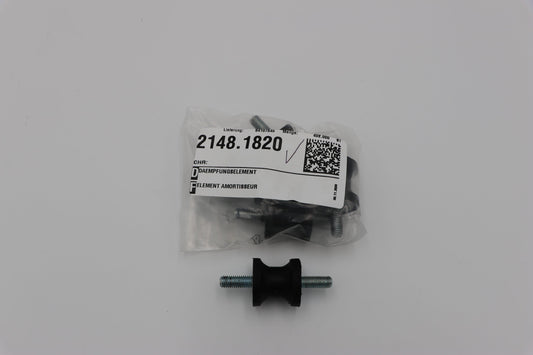

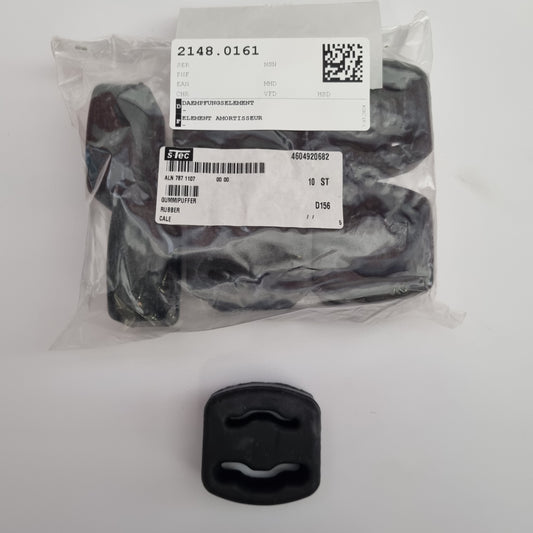

12. Dämpfungselement
13. Federring Gewölbt A d8 mm Din 128

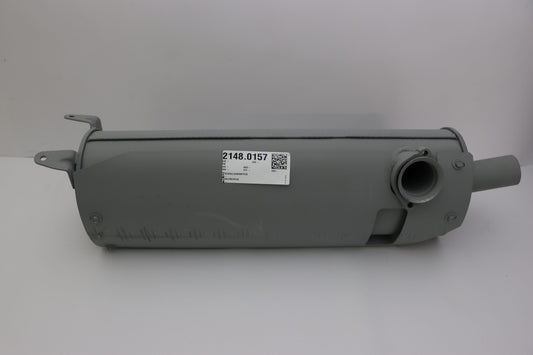

14. Schalldämpfer
16. Schutzblech

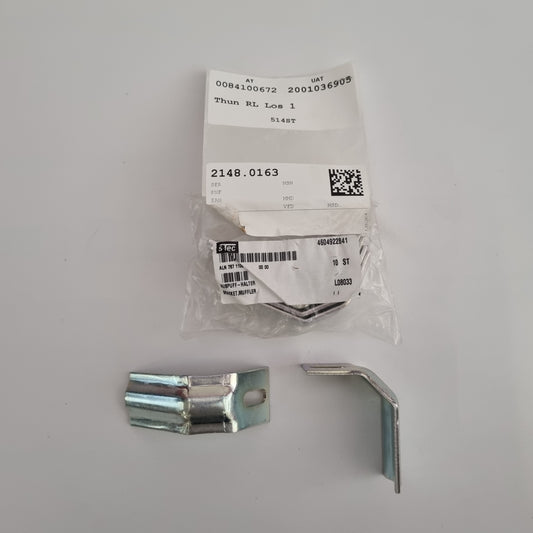

17. Halter
18. Sechskantschraube M6x16 Iso 4017
19. Fächerscheibe A d6,4 mm Din 6798
20. Sechskantmutter M6 Iso 4032
21. Dichtungsring
22. Sechskantschraube M8x16 Iso 4017
23. Halter
24. Dämpfungselement
25. Halter
26. Halter

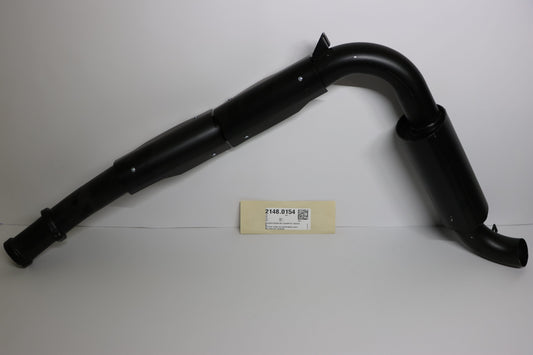

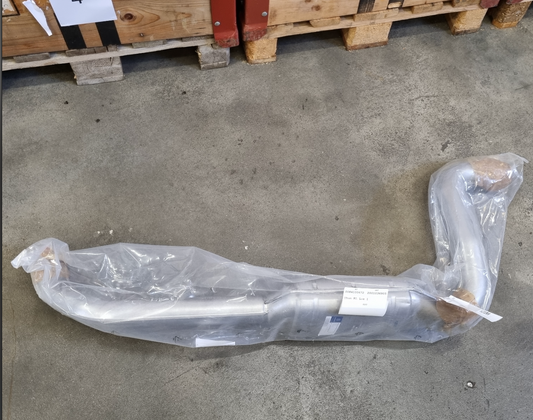

27. Auspuffrohr mit Dämpfer / hinten

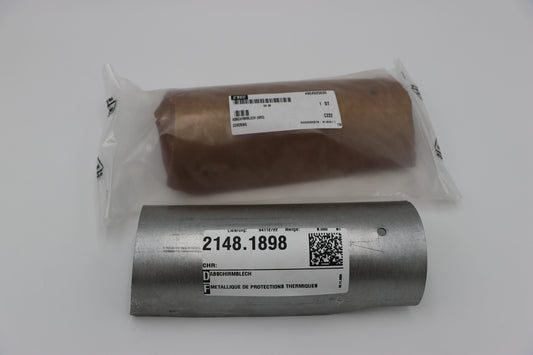

28. Abschirmblech
29. Sicherung B4,2
30. Linsenblechschraube Mit Kreuzschlitz

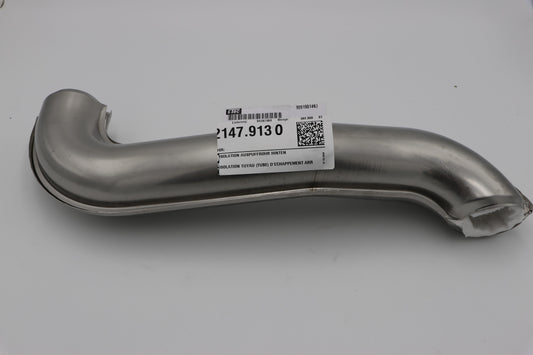

31. Isolation Auspuffrohr Hinten

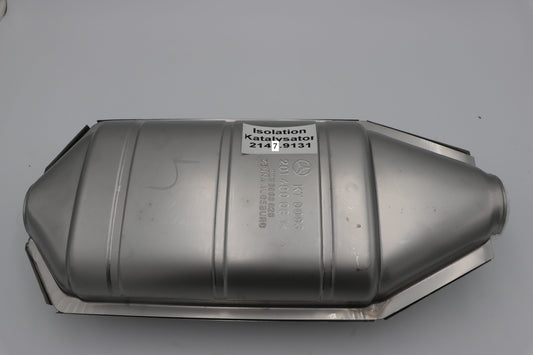

32. Isolation Katalysator
33. Isolation Auspuffrohr Vorne
34. Wärmeleitblech / Hauptschalldämpfer

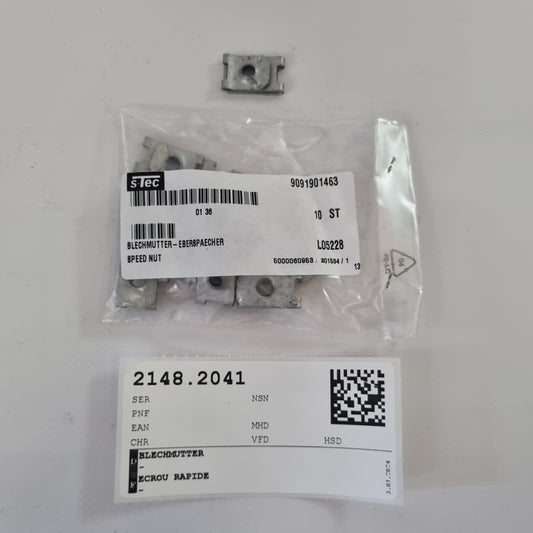

35. Blechmutter
36. Blechschraube B6,3x16

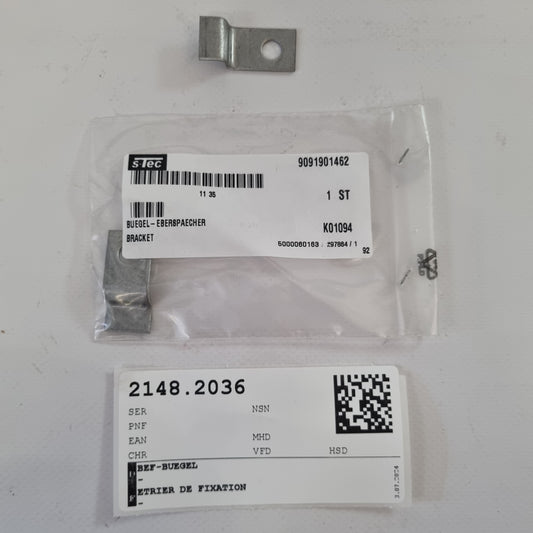

37. Befestigungsbügel

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
