Achsantrieb innen (Ausgleichsgetriebe)

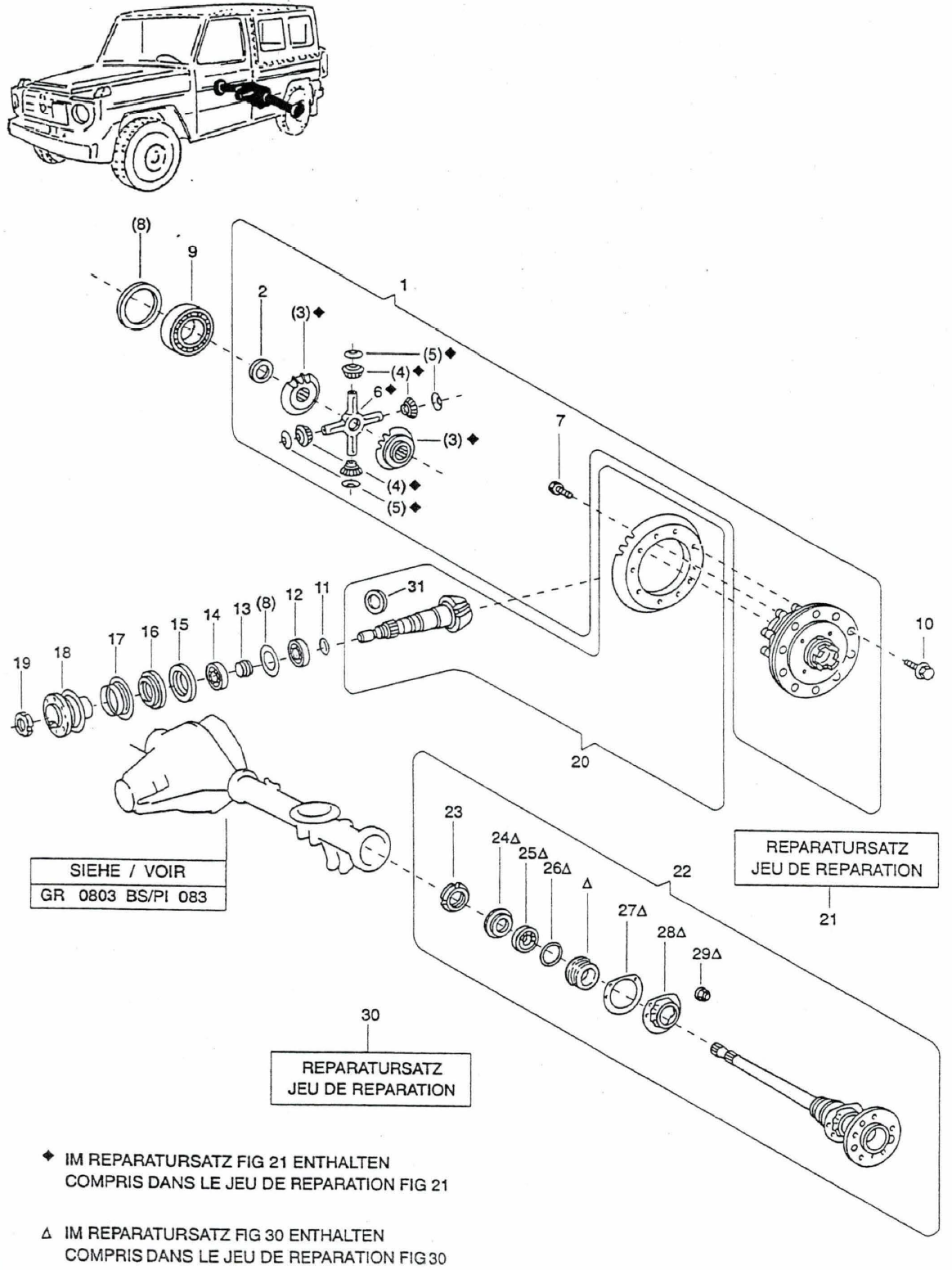

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Ausgleichgetriebe / Kompl
2. Druckscheibe 1,3 mm
2. Druckscheibe 1,4 mm
2. Druckscheibe 1,5 mm
2. Druckscheibe 1,6 mm
2. Druckscheibe 1,7 mm
2. Druckscheibe 1,8 mm
3. Achswellenrad
4. Ausgleichkegelrad
5. Kugelscheibe (stützscheibe) / Kunststoff
5. Kugelscheibe (Stützscheibe) / ST
6. Ausgleichstern
7. Sechskantschraube M8x65/22 Iso 4014
8. Abstandscheibe 5,88 mm
8. Abstandscheibe 4,94 mm
8. Abstandscheibe 4,9 mm
8. Abstandscheibe 4,98 mm
8. Abstandscheibe 5 mm
8. Abstandscheibe 5,04 mm
8. Abstandscheibe 5,08 mm
8. Abstandscheibe 5,12 mm
8. Abstandscheibe 5,16 mm
8. Abstandscheibe 5,2 mm
8. Abstandscheibe 5,24 mm
8. Abstandscheibe 5,28 mm
8. Abstandscheibe 5,32 mm
8. Abstandscheibe 5,36 mm
8. Abstandscheibe 5,4 mm
8. Abstandscheibe 5,44 mm
8. Abstandscheibe 5,48 mm
8. Abstandscheibe 5,52 mm
8. Abstandscheibe 5,56 mm
8. Abstandscheibe 5,6 mm
8. Abstandscheibe 5,64 mm
8. Abstandscheibe 5,68 mm
8. Abstandscheibe 5,36 mm
8. Abstandscheibe 5,72 mm
8. Abstandscheibe 5,76 mm
8. Abstandscheibe 5,8 mm
8. Abstandscheibe 5,84 mm
8. Abstandscheibe 5,92 mm
8. Abstandscheibe 5,96 mm
8. Abstandscheibe 6 mm
8. Abstandscheibe 6,04 mm
8. Abstandscheibe 6,08 mm
8. Abstandscheibe 6,12 mm
8. Abstandscheibe 6,16 mm
8. Abstandscheibe 6,2 mm
8. Abstandscheibe 6,24 mm
8. Abstandscheibe 6,28 mm
8. Abstandscheibe 6,32 mm
8. Abstandscheibe 6,36 mm
9. Kegelrollenlager Timken Lm 806649+806610
10. Sechskantschraube
11. O-Ring Cfw Simrit Or 26-3
12. Kegelrollenlager Innen
13. Abstandbüchse
14. Kegellrollenlager Timken M 86649+M 86610
15. Wellendichtring d40/70x13/20 mm
16. Wellendichtring d40/70x13/20 mm
17. Schutzblech
18. Flansch d100 mm
19. Mutter 15 mm Hoch
19. Mutter 21 mm Hoch
20. Radsatz 35:8 Version 1
20. Radsatz 35:8 Version 3
20. Radsatz 35:8 Version 2

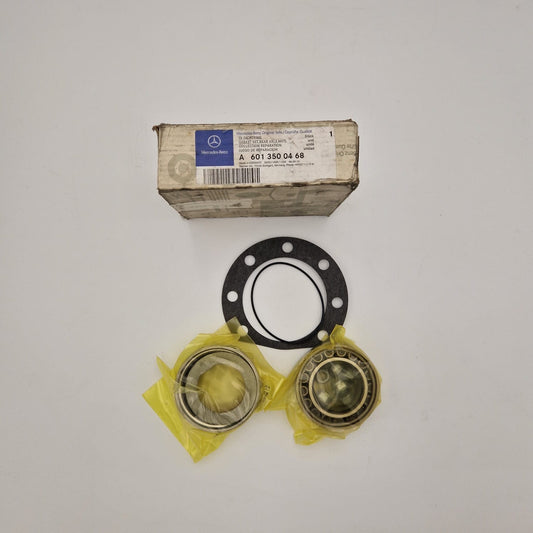

21. Reparatursatz für Achsantrieb
22. Achswelle Rechts / Kompl
22. Achswelle links / Kompl
23. Nutmutter Linksgängig
23. Nutmutter Rechtsgängig
24. Sicherung
25. Kegelrollenlager
26. Dichtungsring
27. Dichtung
28. Lagerdeckel
29. Sechskantmutter
30. Reparatursatz Für Achswelle
30. Reparatursatz Für Achswelle Mit Lager
31. Ring
32. Wellendichtring d40/70x13/20 mm

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
