Ansaugkrümmer

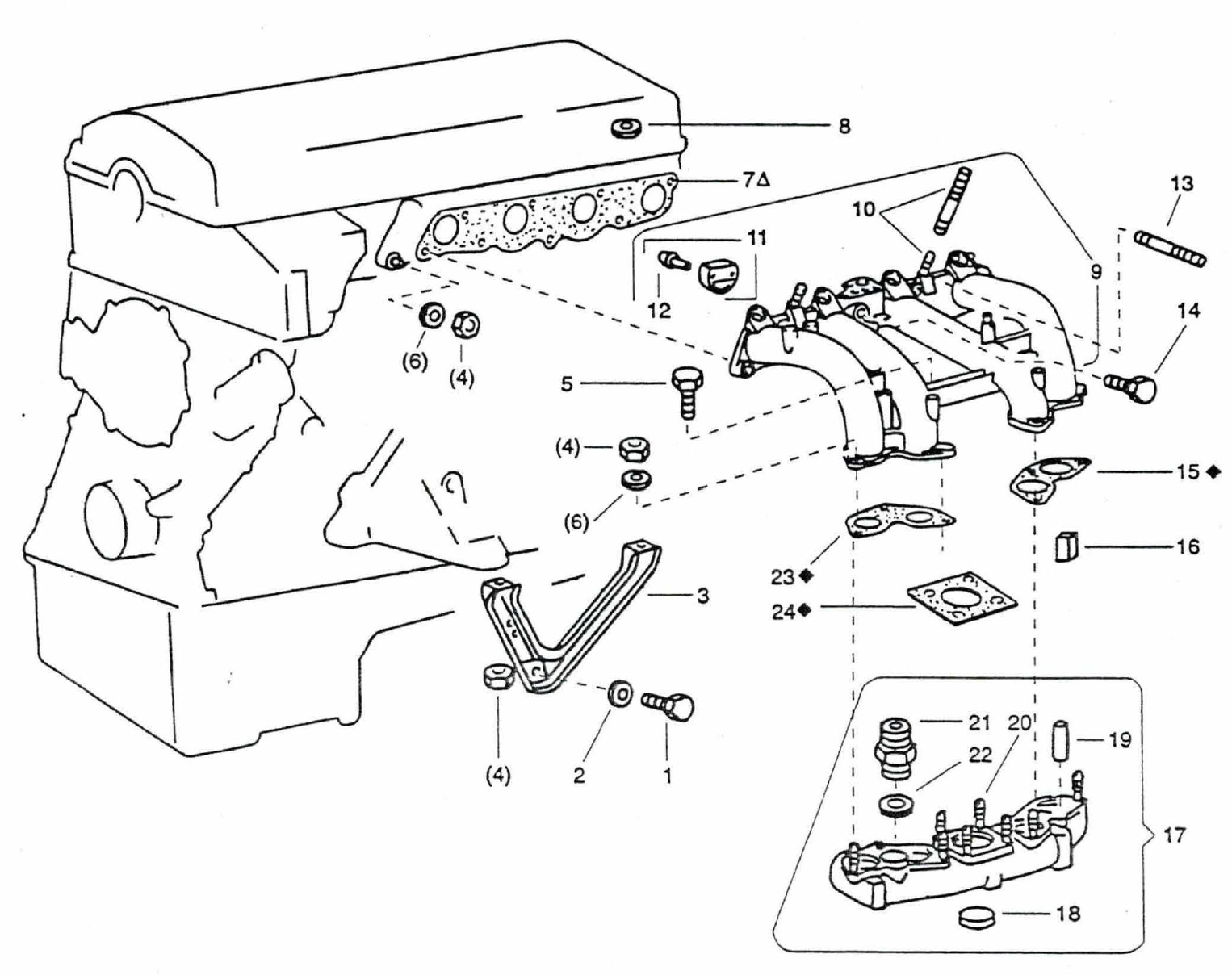

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. SECHSKANTSCHRAUBE M10X30 DIN 933
2. UNTERLAGSCHEIBE A d10,5/20X2MM DIN 125

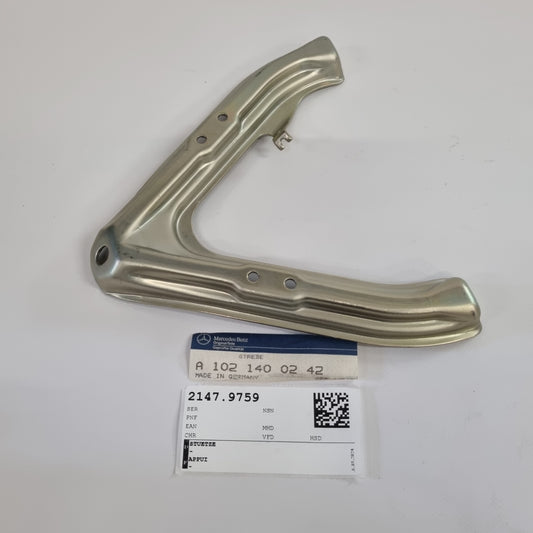

3. STUETZE
4. SECHSKANTMUTTER M8 ISO 4032
5. SCHRAUBE
6. UNTERLAGSCHEIBE A d8,4/16X1,6MM DIN 125
7. DICHTUNG
8. SCHEIBE

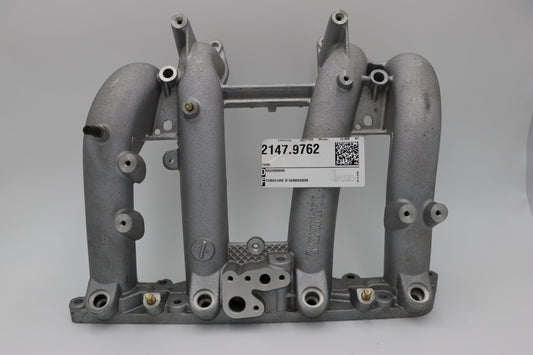

9. SAUGROHR
10. STIFTSCHRAUBE M6X12 DIN 835 8.8 A2P
11. DECKEL

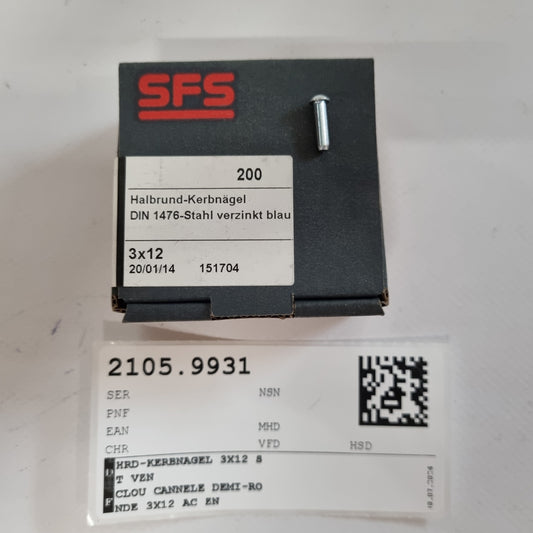

12. HALBRUNDKERBNAGEL d3X12MM ISO 8746
13. STIFTSCHRAUBE M8X30/16/22 DIN 835
14. SECHSKANTSCHRAUBE M8X85/22 DIN 931
15. DICHTUNG ASB FREI

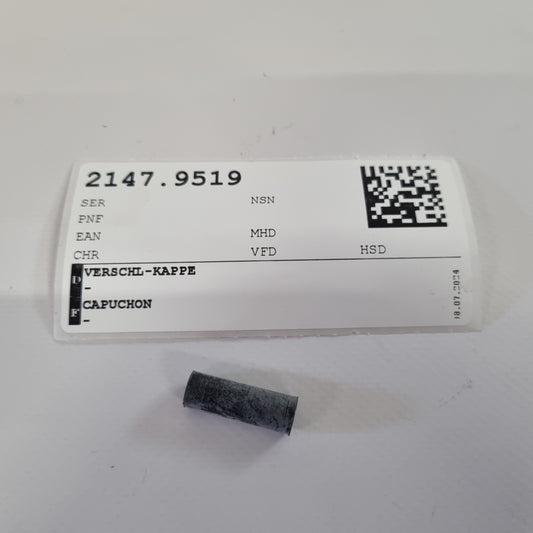

16. VERSCHLUSSKAPPE
17. GEHAEUSE
18. VERSCHLUSSDECKEL A d32MM DIN 443 ST A2P
19. ANSCHLUSSTUECK
20. STIFTSCHRAUBE OHNE RILLE M8X22/16/18
21. SCHRAUBSTUTZEN
22. DICHTUNGSRING A d14/20X1,5MM
23. DICHTUNG ASB FREI
24. DICHTUNG

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
