Antrieb- und Anschlussstücke

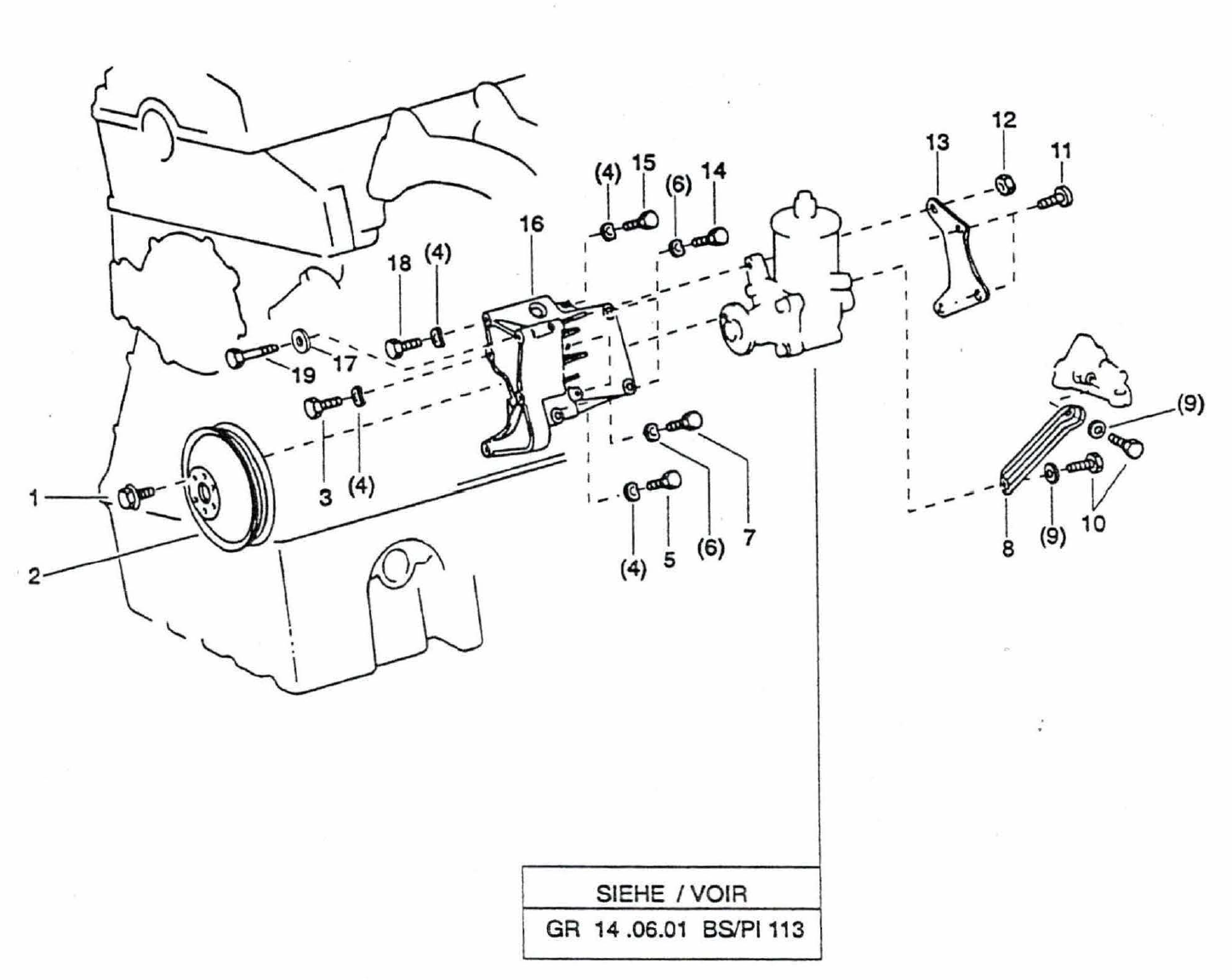

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. KOMBISCHRAUBE
1. KOMBISCHRAUBE
2. RIEMENSCHEIBE
3. SECHSKANTSCHRAUBE M8X50/22 ISO 4014
4. FEDERSCHEIBE B d8MM DIN 137
5. SECHSKANTSCHRAUBE M8X85/22 DIN 931
6. FEDERSCHEIBE B d10MM DIN 137
7. SECHSKANTSCHRAUBE M10X70/26 DIN 931
8. VERSTEIFUNG
9. UNTERLAGSCHEIBE d8,4/15X1,6MM DIN 433
10. SECHSKANTSCHRAUBE M8X22 ISO 4017
11. ZYLINDERSCHRAUBE T40 M8X20
12. SECHSKANTMUTTER M8 ISO 4032
13. HALTER
14. SECHSKANTSCHRAUBE M10X60/26 DIN 931
15. SECHSKANTSCHRAUBE M8X25 ISO 4017
16. TRAEGER
16. TRAEGER
17. UNTERLAGSCHEIBE A d8,4/16X1,6MM DIN 125
18. SECHSKANTSCHRAUBE M8X65/22 ISO 4014
19. SECHSKANTSCHRAUBE M8X95/22 ISO 4014

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
