Antriebsteil (Planetenträger hinten)

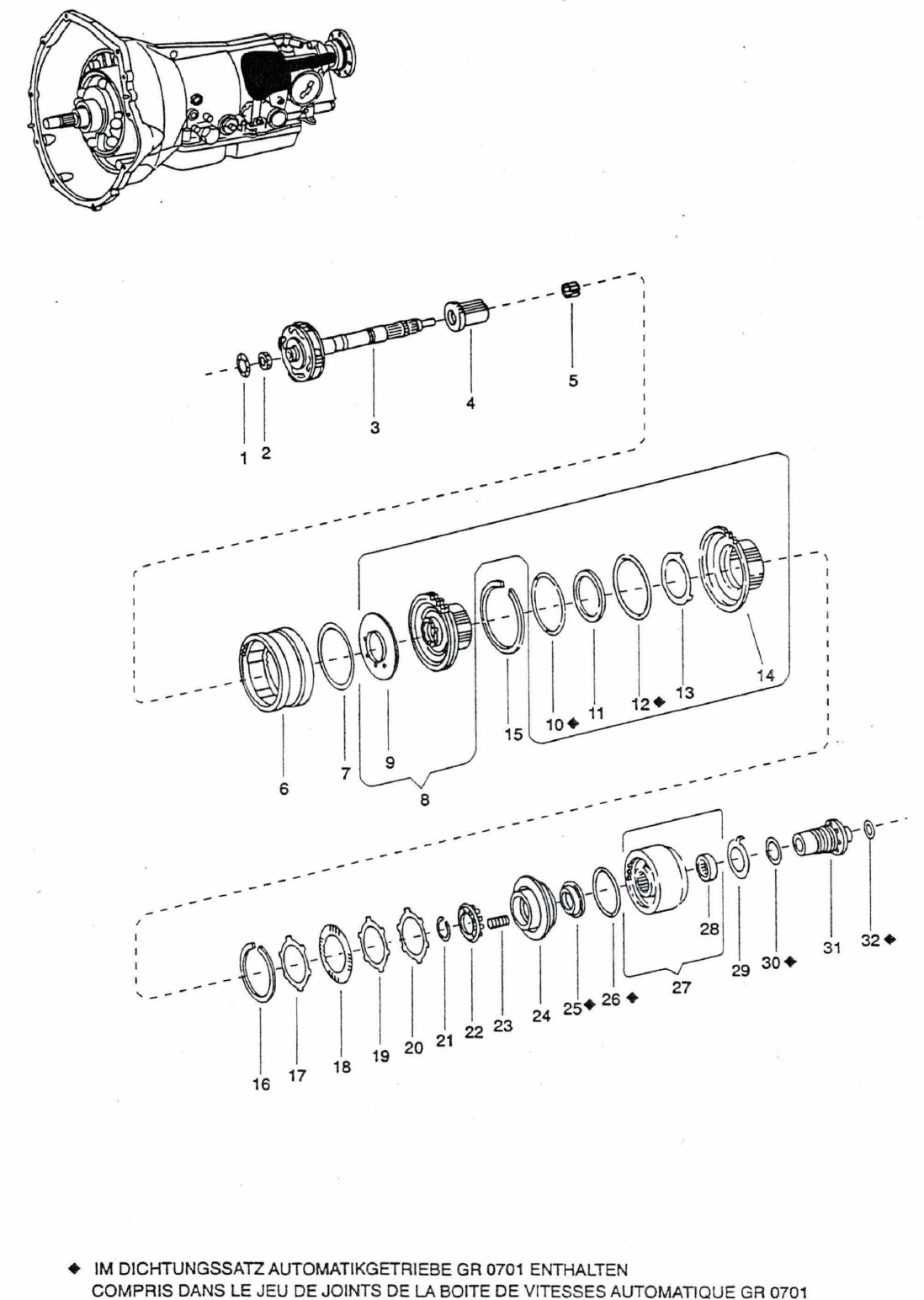

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Nadellager
2. Nadellager
3. Planetenträger
4. Sonnenrad
5. Nadellager
6. Verbindungsträger
7. Abstandscheibe 0,1 mm
7. Abstandscheibe 0,2 mm
7. Abstandscheibe 0,5 mm
8. Freilauf
9. Scheibe
10. Dichtungsring
11. Anlaufscheibe
12. Dichtungsring
13. Anlaufscheibe
14. Lamellenträger
15. Sicherung
16. Sprengring 2 mm
16. Sprengring 2,5 mm
16. Sprengring 3 mm
17. Aussenlamelle 4,5 mm
18. Innenlamelle
19. Aussenlamelle 5 mm
19. Aussenlamelle 5 mm
20. Aussenlamelle 3 mm
21. Sprengring
22. Federteller
23. Feder
24. Kolben
25. Manschette
26. Dichtungsring
27. Lamellenträger
28. Nadellager
29. Anlaufscheibe
30. Dichtungsring
30. Dichtungsring
31. Flansch
32. Dichtungsring
32. Dichtungsring

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
