Antriebsteil (Planetenträger vorne)

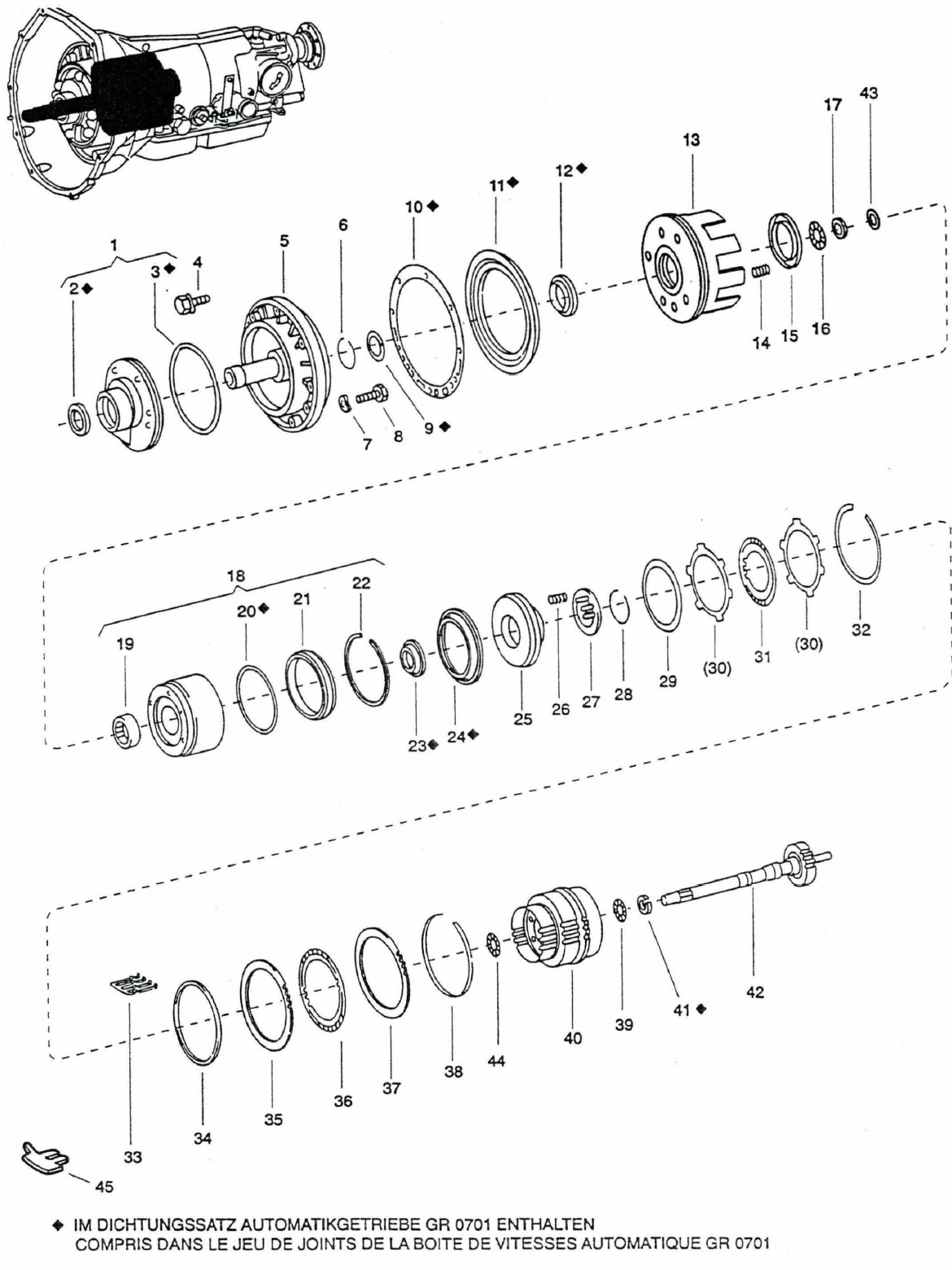

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Ölpumpe
2. Wellendichtring
2. Wellendichtring
3. O-Ring
4. Kombischraube
5. Deckel
6. Sprengring
7. Federscheibe B d8 mm Din 137
8. Sechskantschraube M8x32 8.8 A2P
9. Dichtungsring
10. Dichtungsring
11. Manschette
12. Manschette
13. Kolben
14. Feder
15. Federteller

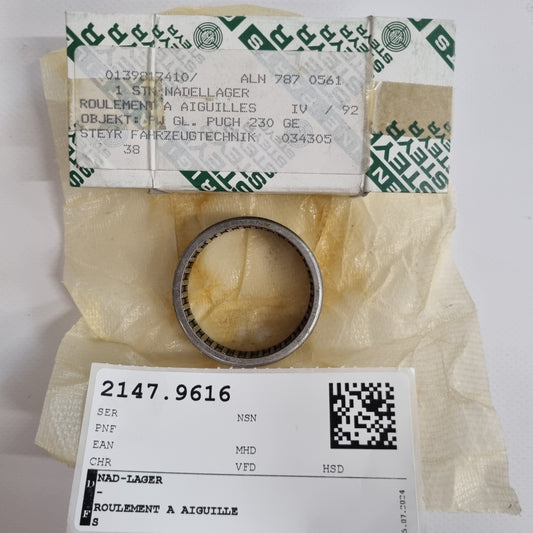

16. Nadellager
17. Anlaufscheibe
18. Lamellenträger / Kompl
19. Nadellager
20. Dichtungsring
21. Kolbenführungsring
22. Sprengring
23. Manschette
24. Manschette
25. Kolben
26. Feder
27. Federteller
28. Sprengring
29. Tellerfeder
30. Aussenlamelle 4,5 mm
30. Aussenlamelle 5 mm
31. Innenlamelle
32. Sprengring
32. Sprengring
32. Sprengring
33. Feder
34. Tellerfeder
34. Tellerfeder
35. Aussenlamelle 3,3 mm
35. Aussenlamelle 3,8 mm
35. Aussenlamelle 2,3 mm

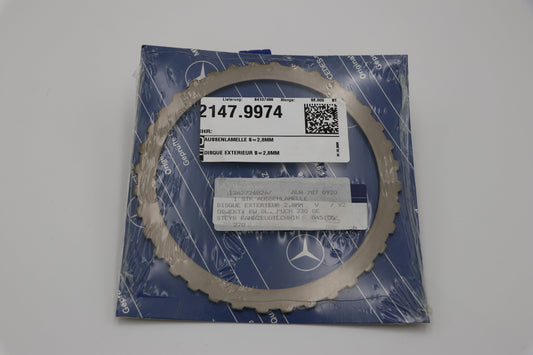

35. Aussenlamelle 2,8 mm
36. Innenlamelle
37. Aussenlamelle
38. Sicherung
39. Nadellager
40. Planetenträger
41. Wellendichtring
42. Antriebswelle
43. Abstandscheibe 0,1 mm
43. Abstandscheibe O.2 mm
43. Abstandscheibe 0,5 mm
44. Nadellager
44. Nadellager
45. Beilage Tellerfeder

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
