Antriebswelle komplett

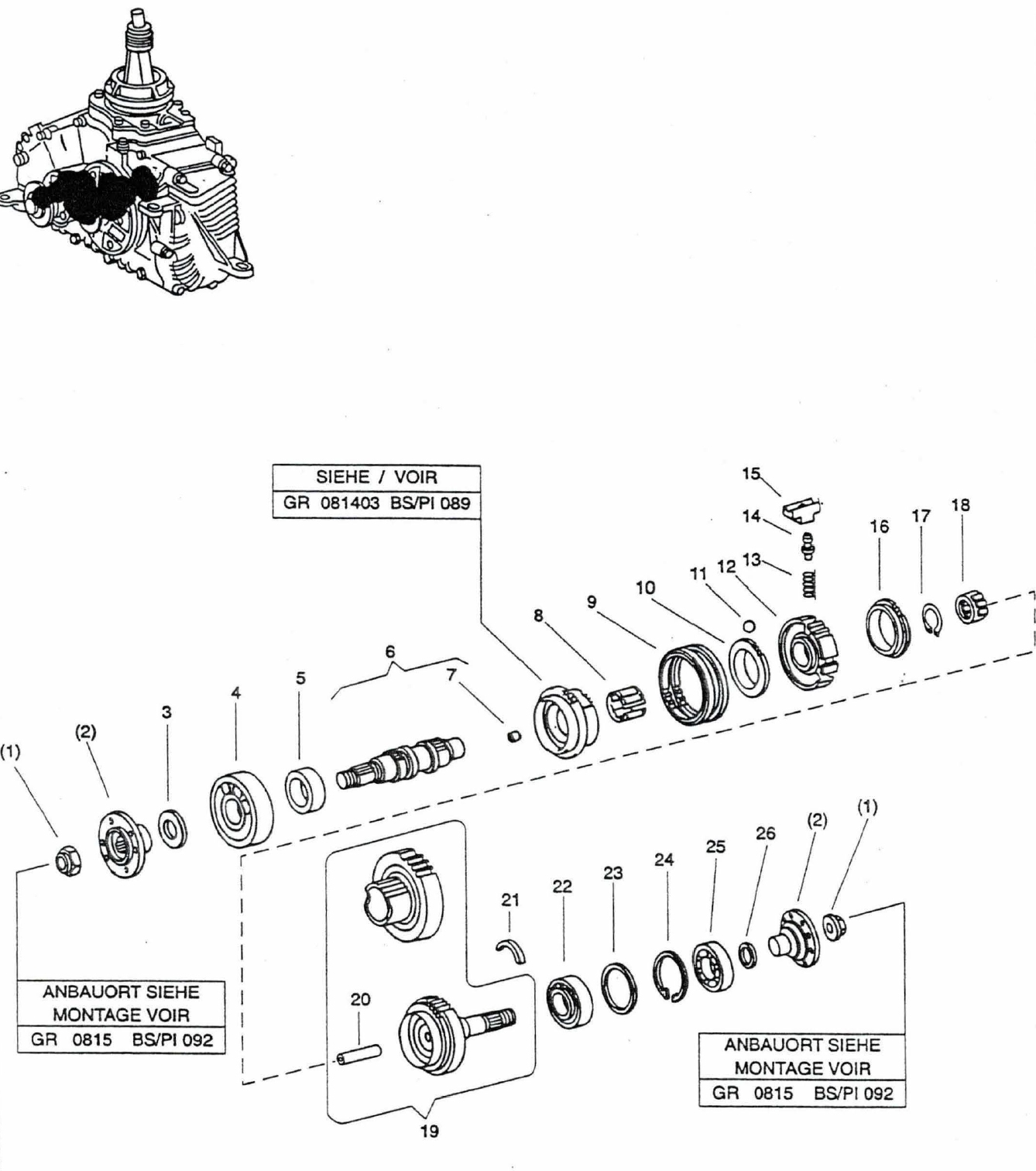

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Mutter
2. Kupplungsflansch

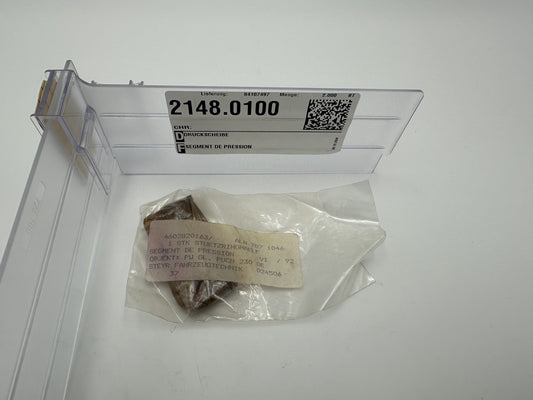

3. Druckscheibe
4. Rillenkugellager 6407 d35/100x25 mm

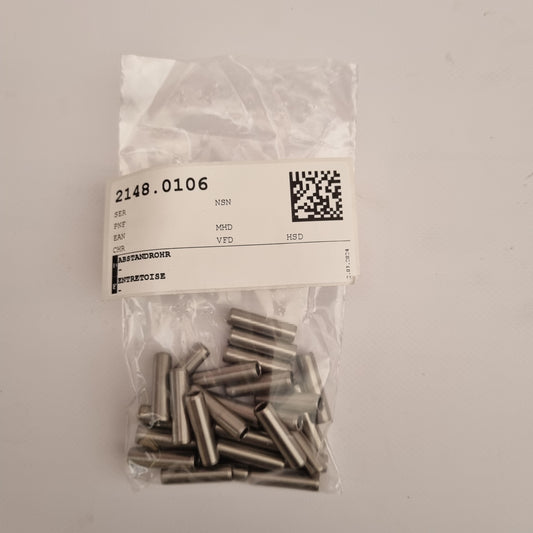

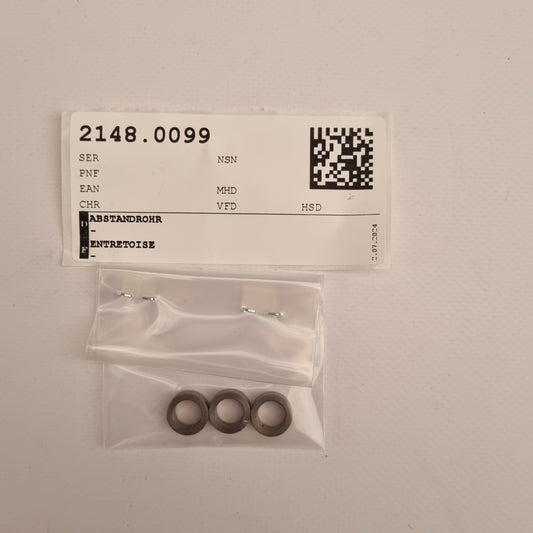

5. Abstandrohr

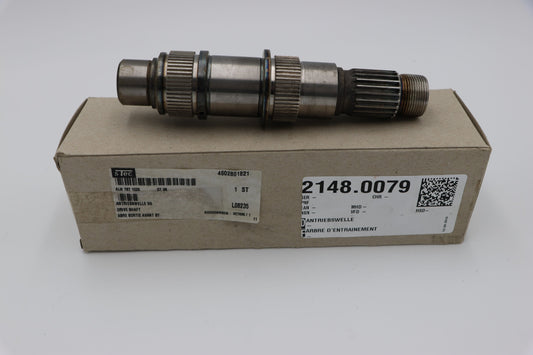

6. Antriebswelle
7. Abstandrohr

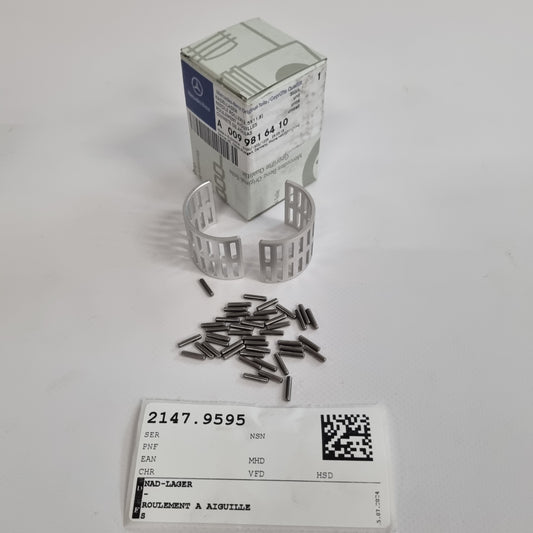

8. Nadellager
9. Schaltklaue

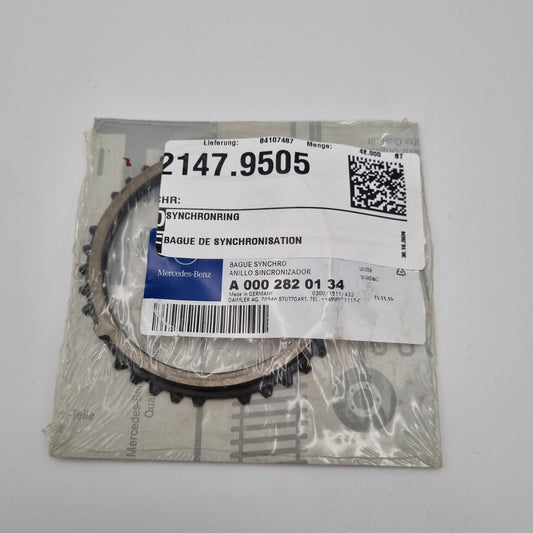

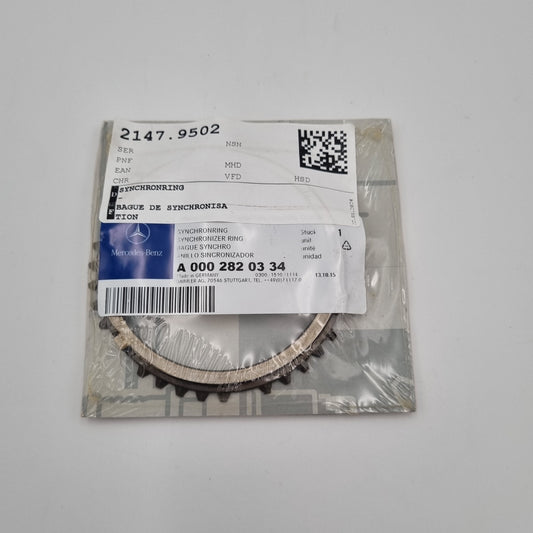

10. Synchronring
11. Kugel

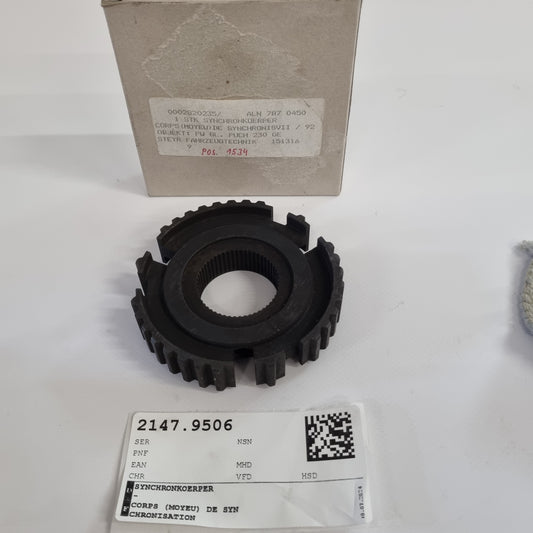

12. Synchronkörper
13. Feder
14. Kugelzapfen
15. Synchronschiebehülse
16. Synchronring

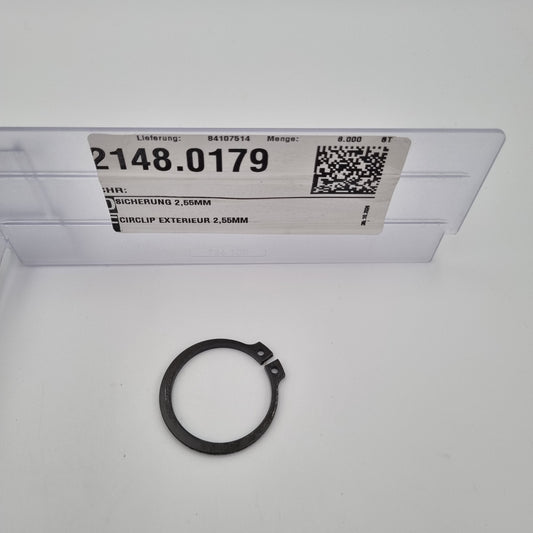

17. Sicherung 2,55 mm

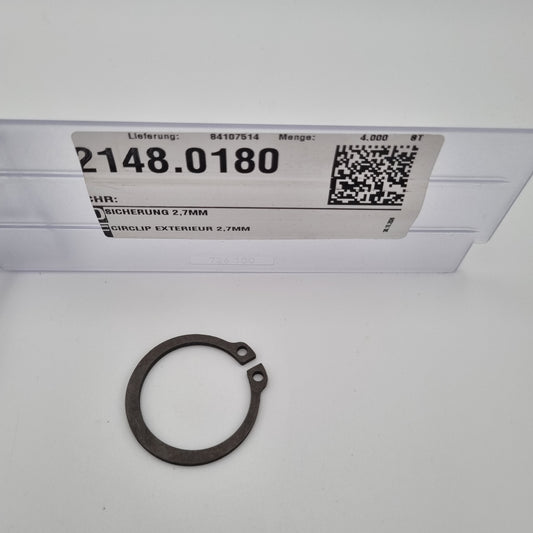

17. Sicherung 2,7 mm

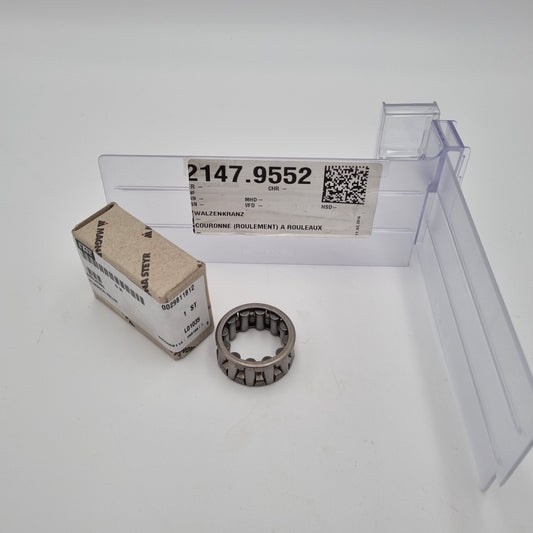

18. Walzenkranz

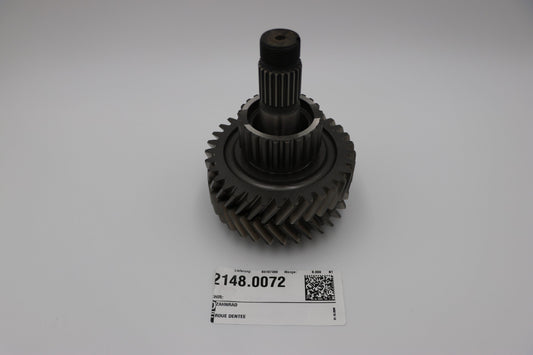

19. Zahnrad
20. Abstandrohr
21. Druckscheibe
22. Kegelrollenlager 32008XA d40/68x19 mm

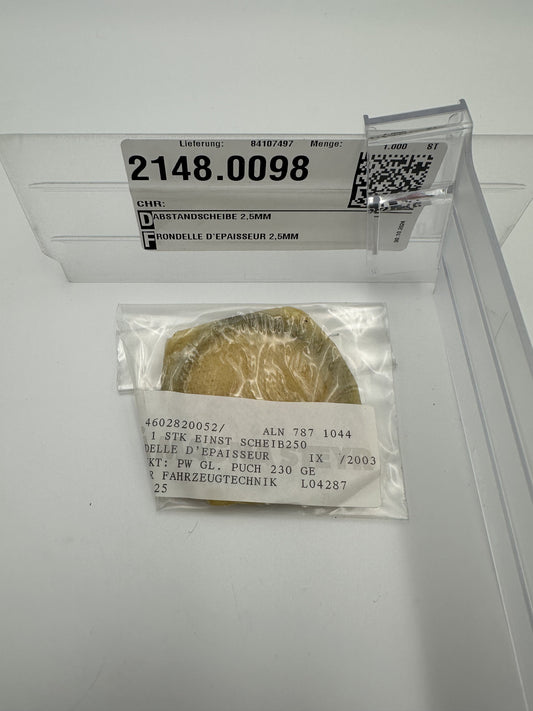

23. Abstandscheibe 2,5 mm

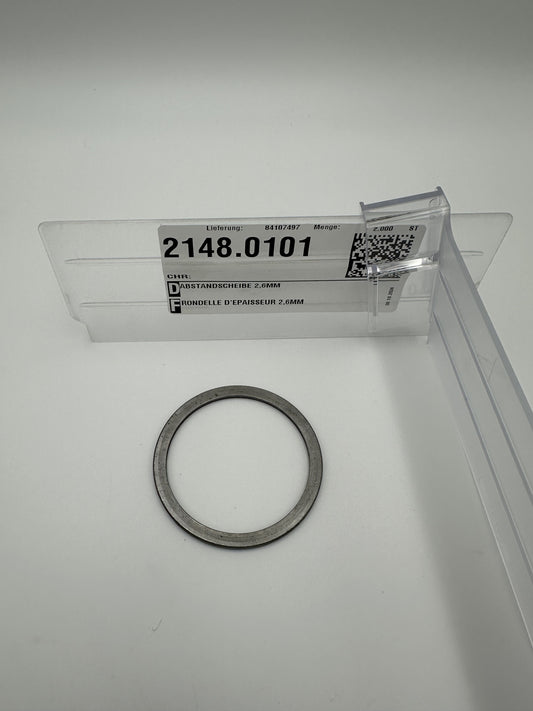

23. Abstandscheibe 2,6 mm
23. Abstandscheibe 2,7 mm
23. Abstandscheibe 2,8 mm

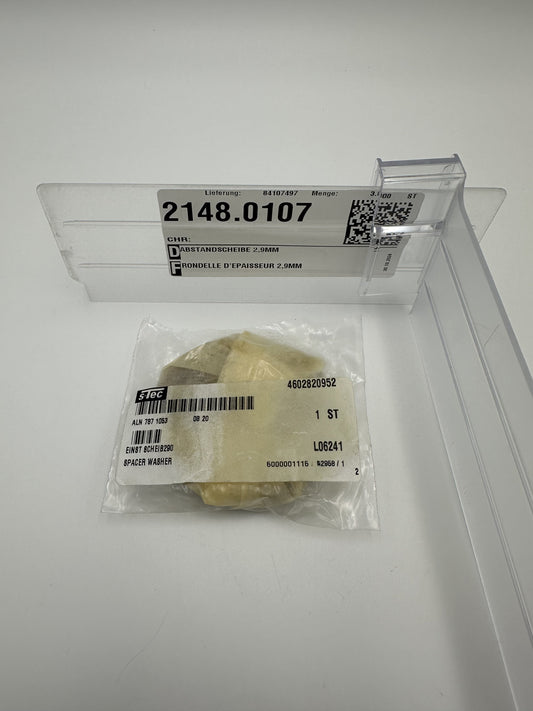

23. Abstandscheibe 2,9 mm

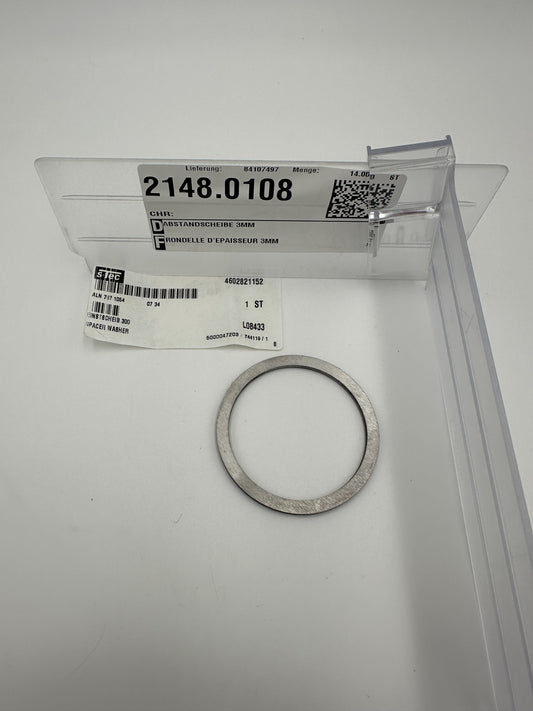

23. Abstandscheibe 3 mm

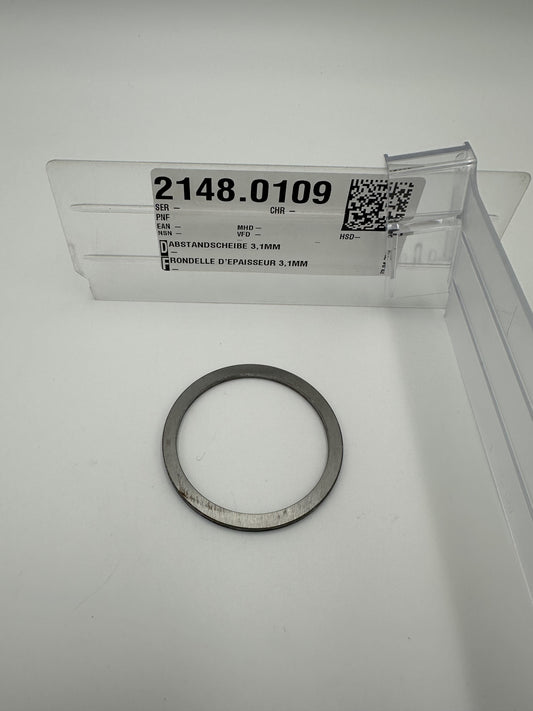

23. Abstandscheibe 3,1 mm
24. Sicherungsring Für Bohrung d55x2 mm

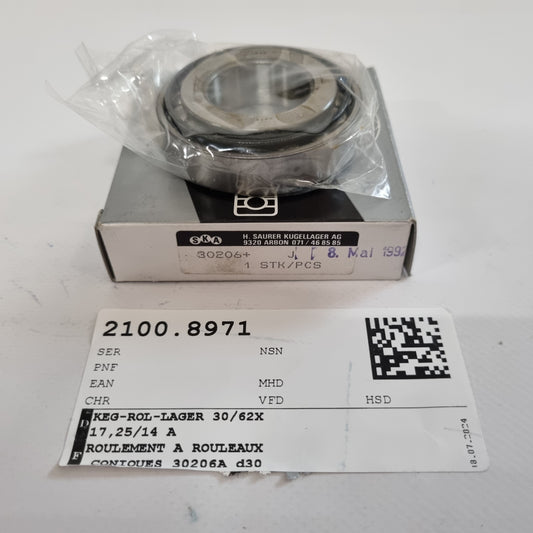

25. Kegelrollenlager 30/62x17,25/14 A
26. Druckscheibe

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
