Blache komplett

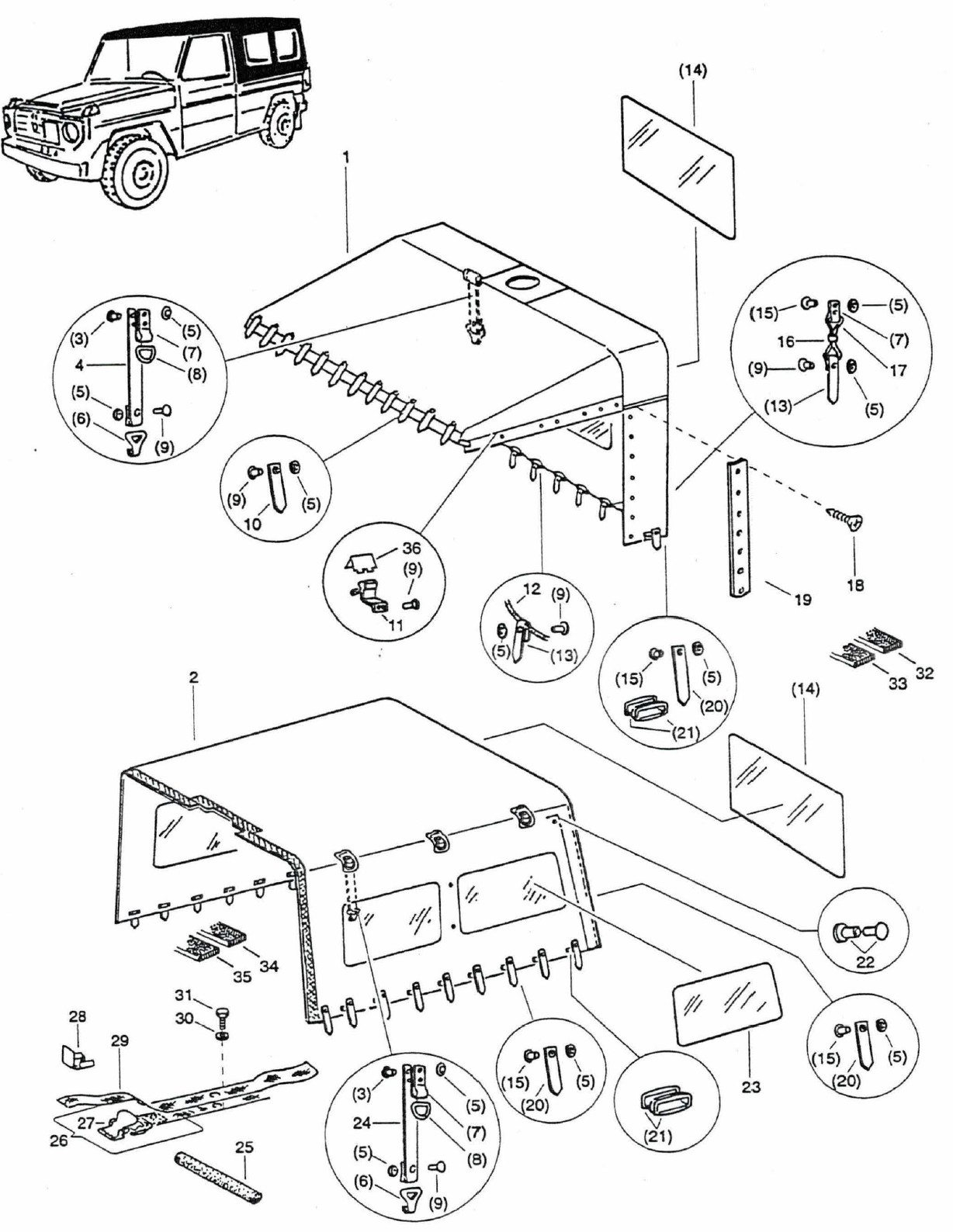

Produktübersicht nach Bildnummer (Explosionszeichnung)

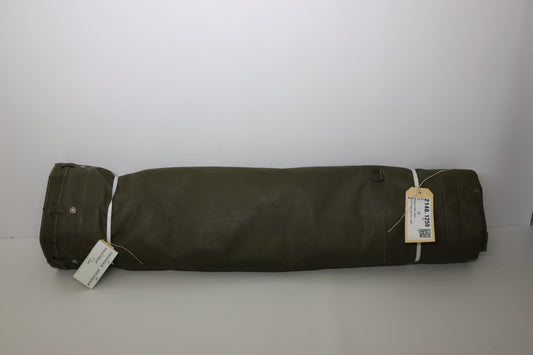

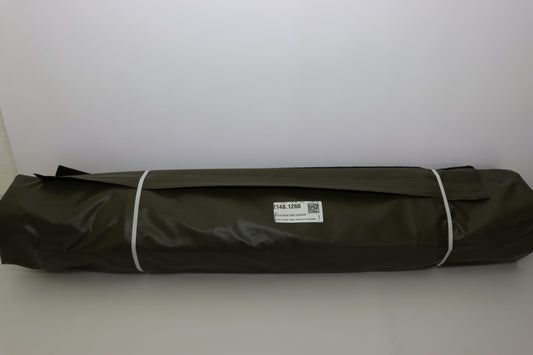

1. Blache vorne / Kompl
2. Blache hinten / Kompl (Laderaum)
3. Niete d5x13 mm AL

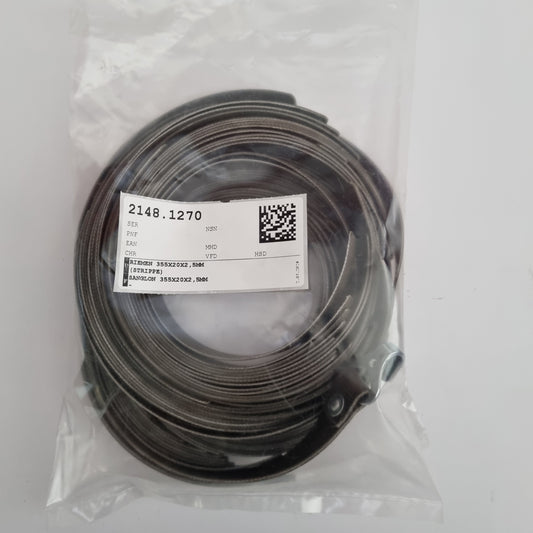

4. Riemen 355x20x2,5 mm (Strippe)
5. Unterlagscheibe d5,3/15x1,2 mm Din 9021

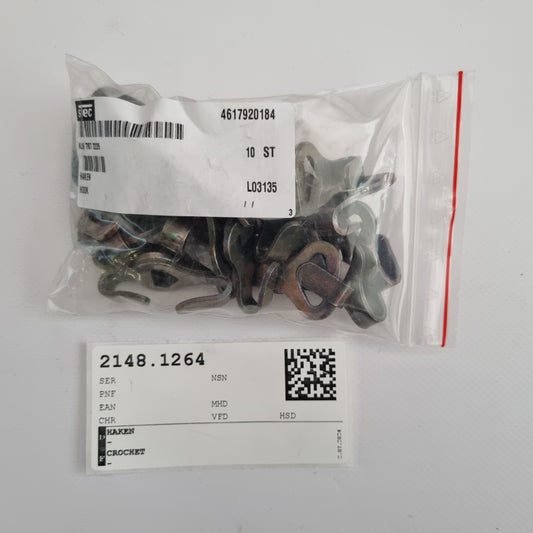

6. Haken

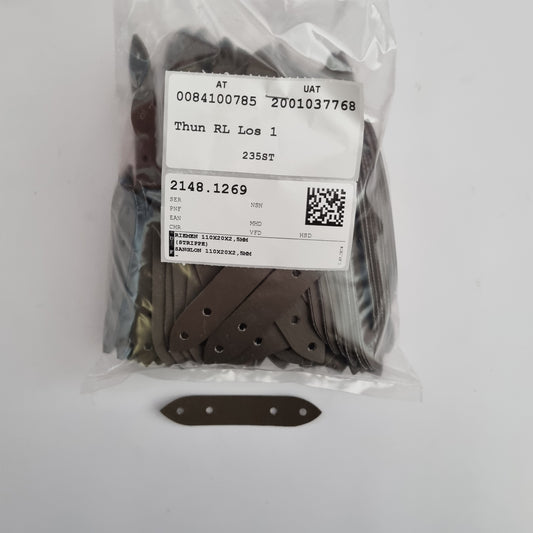

7. Riemen 110x20x2,5 mm
8. Haltering d4,2x22 mm

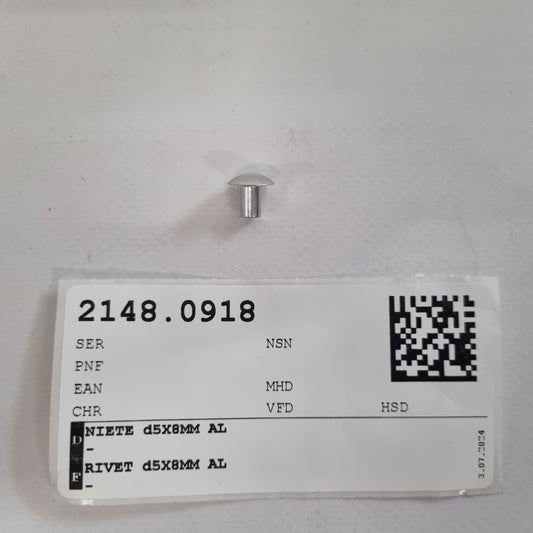

9. Niete d5x8 mm AL

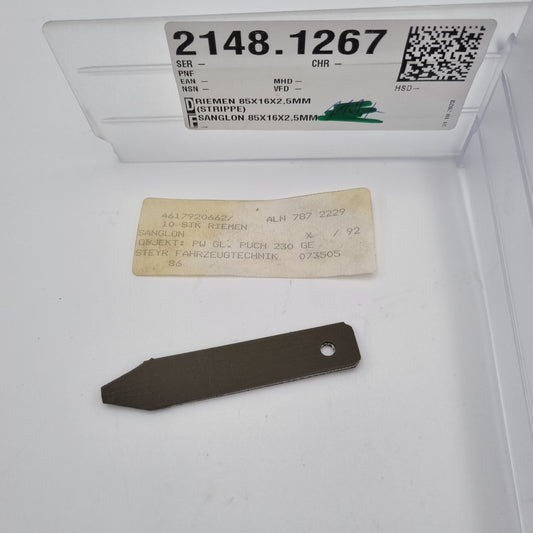

10. Riemen 85x16x2,5 mm

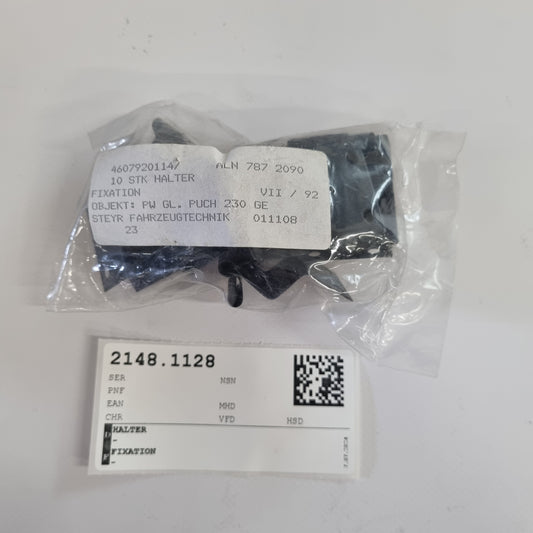

11. Halter

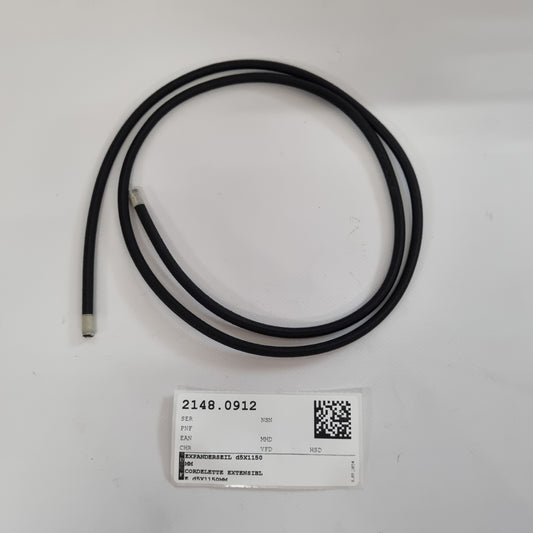

12. Seil d5x1150 mm

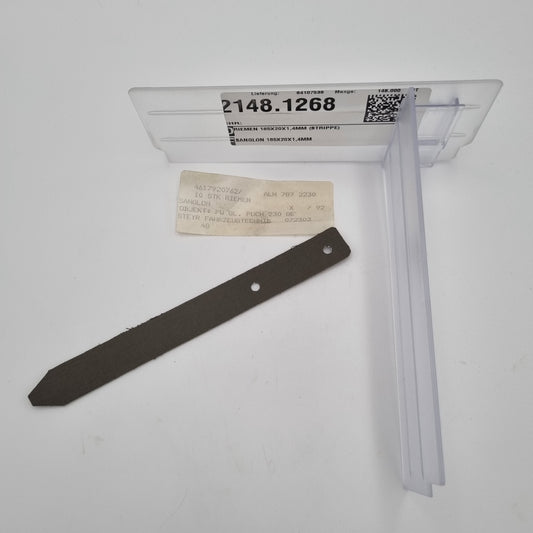

13. Riemen 185x20x1,4 mm
14. Scheibe 830x410 mm Pvc

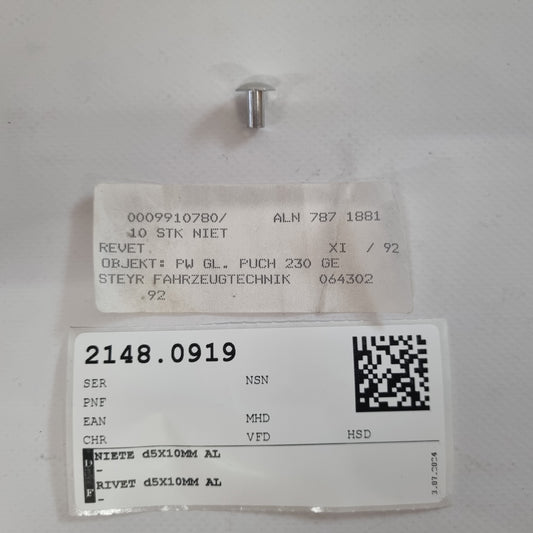

15. Niete d5x10 mm AL
16. Klammer

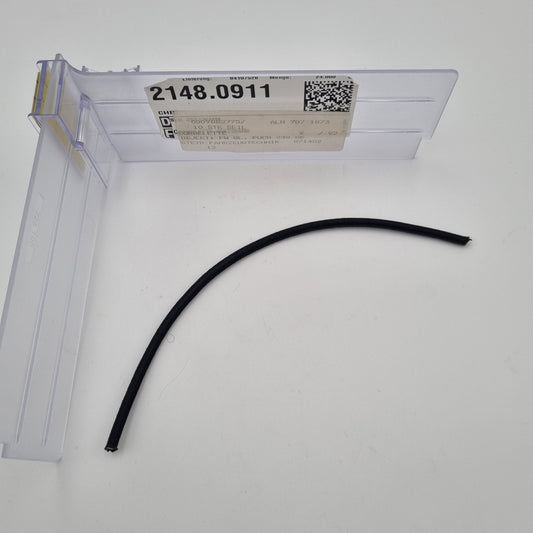

17. Seil d5x230 mm
18. Linsensenkblechschraube Mit Kreuzschlitz

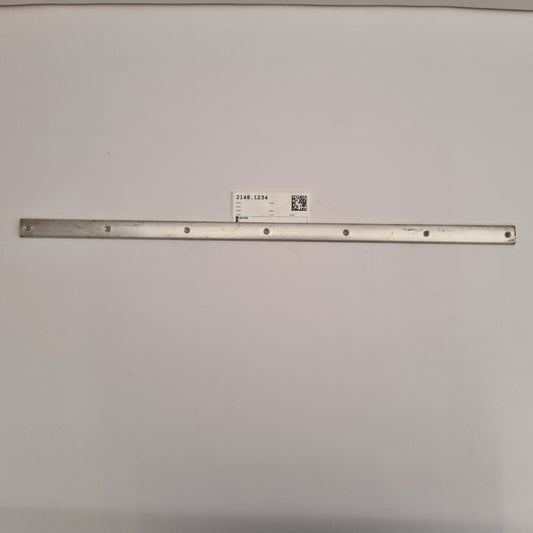

19. Leiste

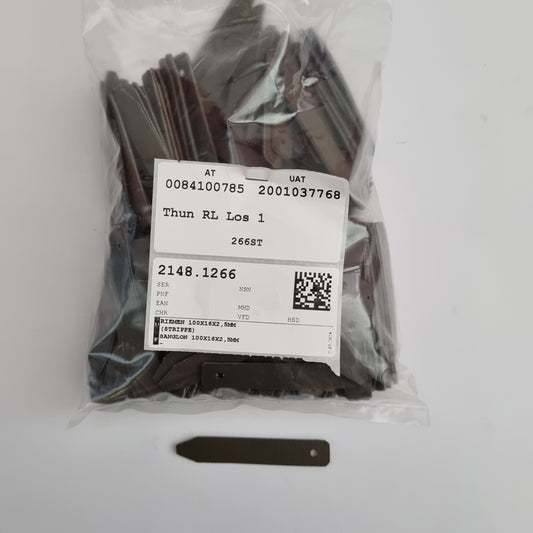

20. Riemen 100x16x2,5 mm
21. Öse
22. Hohlniete Geschlossen d4/8x6 mm Din 7331
23. Scheibe 550x410 mm Pvc

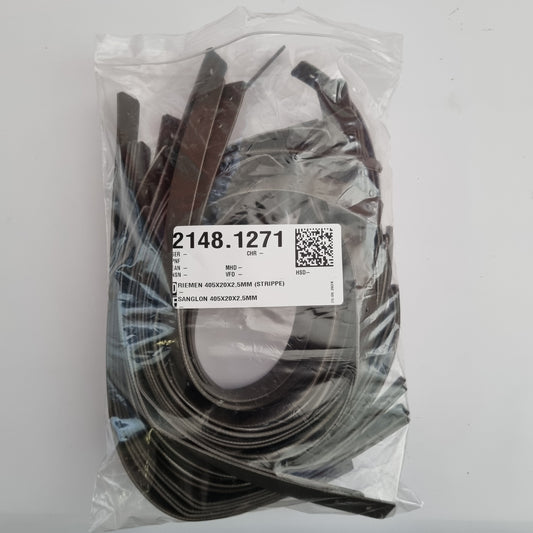

24. Riemen 405x20x2,5 mm (Strippe)
25. Moosgummi 1550x12 mm
25. Moosgummi 820x20 mm
26. Riemen / Kompl
27. Klemmschnalle 25 / 60x26/35 mm St Vzinkt
27. Schnalle
28. Schnalle

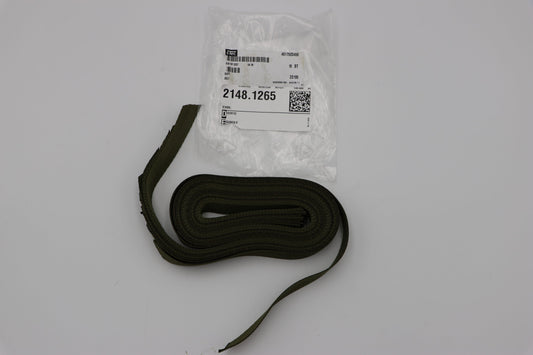

29. Gurte
30. Unterlagscheibe d8,4/24x2 mm Din 9021
31. Sechskantschraube M8x20 Iso 4017
32. Klettenverschluss Hakenband
33. Klettenverschluss Schlingenband
34. Klettenverschluss Hakenband
35. Klettenverschluss Schlingenband

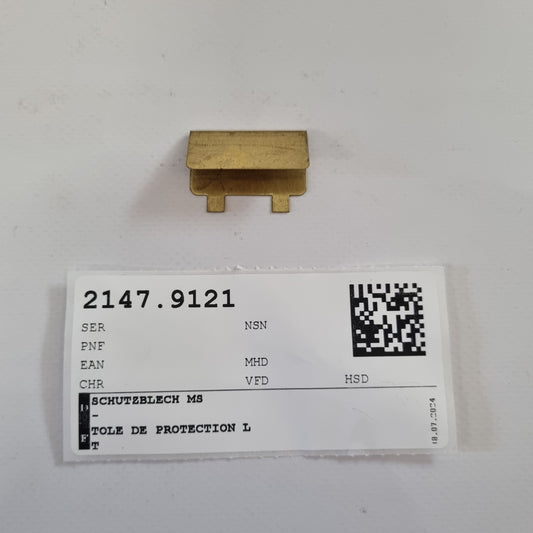

36. Schutzblech MS

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
