Bremsband / Bremsbandkolben

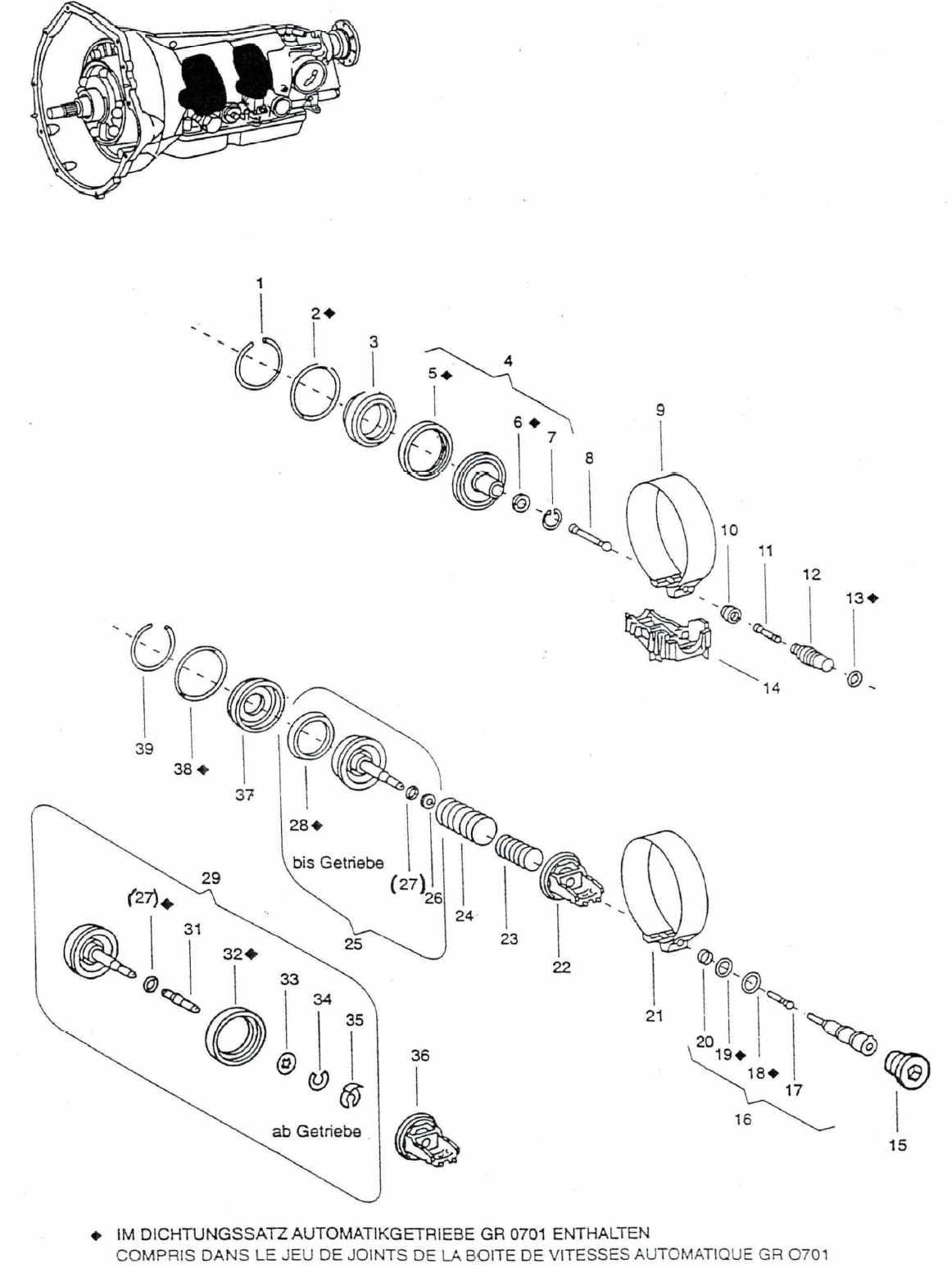

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Sprengring
2. Dichtungsring
3. Deckel
4. Kolben Bz
5. Dichtungsring Kolben B2
6. Dichtungsring
7. Sicherungsring Für Bohrung d25x1,2 mm
8. Stift 47,2 mm
8. Stift 48 mm
8. Stift 48,8 mm
8. Stift 49,6 mm
8. Stift 51 mm
8. Stift 52,5 mm
9. Bremsband
10. Dichtungsringhalter
11. Stift
12. Ventil
12. Ventil B2
13. Dichtungsring
14. Halter
15. Verschlussschraube

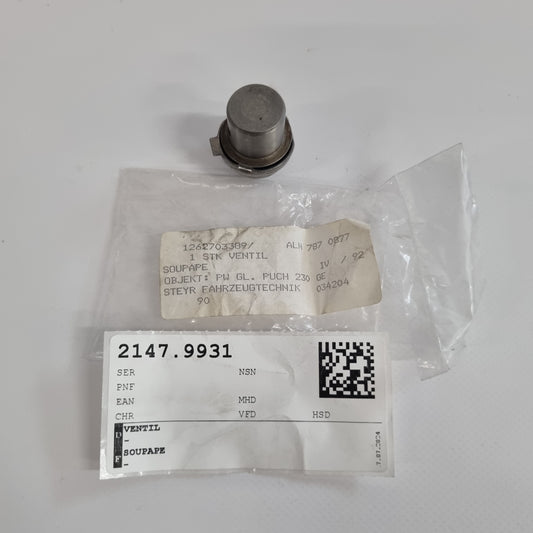

16. Ventil
17. Stift
18. Dichtungsring
19. Dichtungsring
20. Dichtungsringhalter
21. Bremsband
22. Halter
23. Feder
24. Feder
25. Kolben B1
26. Pass-Scheibe Ps d8/14x0,2 mm Fd St
26. Pass-Scheibe Ps d8/14x0,3 mm Fd St
26. Pass-Scheibe Ps d8/14x0,5 mm Fd St
26. Pass-Scheibe Ps d8/14x1 mm Fd St
26. Pass-Scheibe Ps d8/14x1,5 mm Fd St
26. Pass-Scheibe PS d8/14x2 mm FD ST
27. Dichtungsring
28. Manschette
29. Kolben B1
31. Stift B1
32. Dichtungsring B1
33. Tellerfeder B1
34. Sicherung B1
35. Sicherung B1
36. Halter B1
37. Deckel B1
38. Dichtungsring
39. Sprengring

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
