Getriebegehäuse hinten

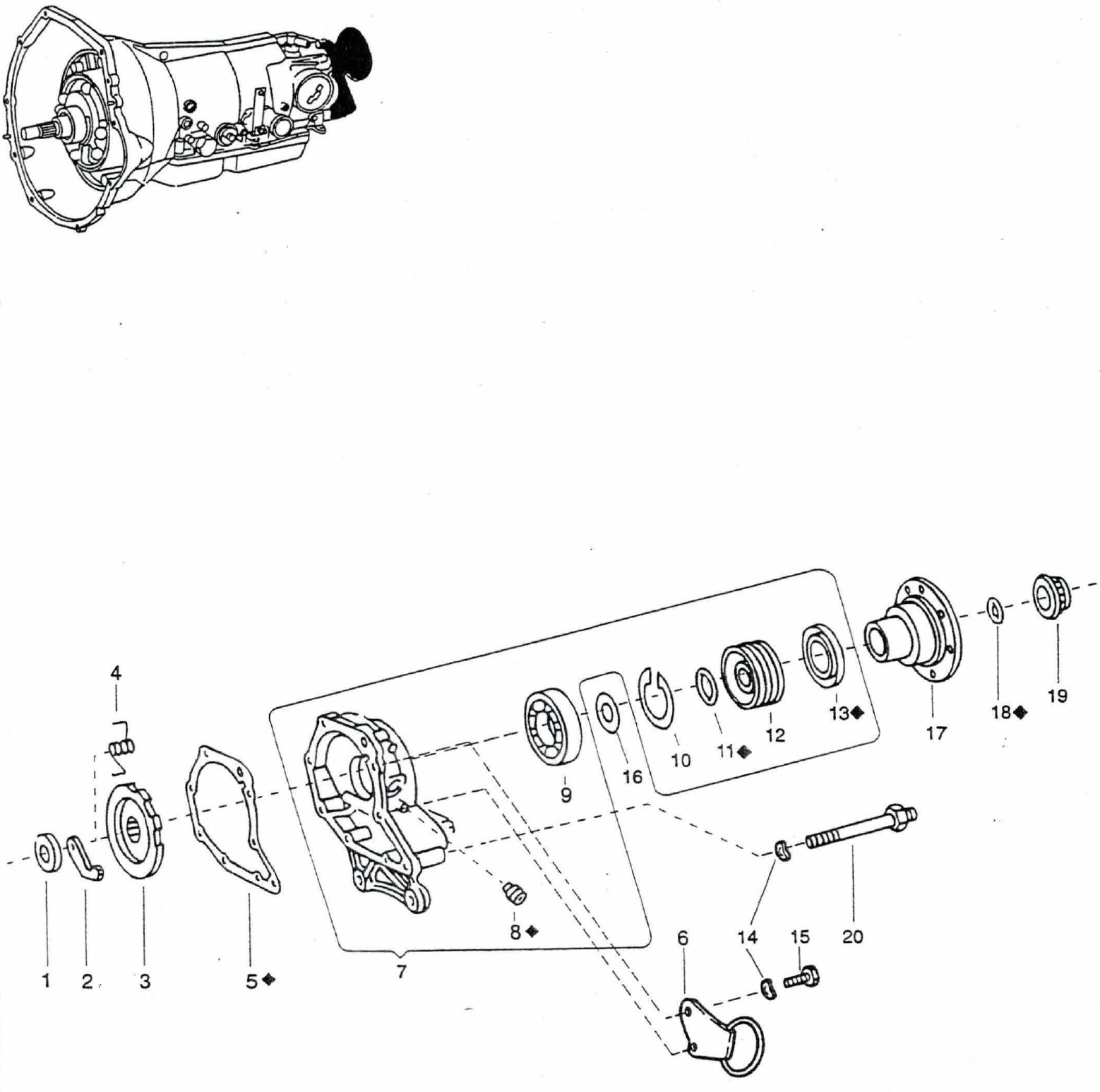

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. ABSTANDSCHEIBE 0,1MM
1. ABSTANDSCHEIBE 0,2MM
1. ABSTANDSCHEIBE 0,5MM
2. SPERRKLINKE
3. ZAHNRAD
4. FEDER
5. DICHTUNG
6. HALTER
7. GETRIEBEGEHAEUSE
8. DICHTUNGSRING
9. RILLENKUGELLAGER 6206E d30/62X16MM
10. SICHERUNG 2MM
10. SICHERUNG 2,1MM
10. SICHERUNG 2,2MM
11. DICHTUNGSRING
12. BUECHSE
13. DICHTUNGSRING
14. FEDERSCHEIBE B d8MM DIN 137
15. SECHSKANTSCHRAUBE M8X35 ISO 4017

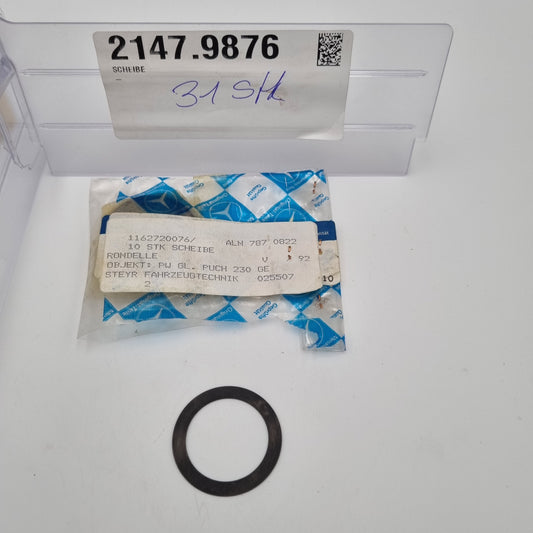

16. SCHEIBE
17. FLANSCH
18. DICHTUNGSRING
19. MUTTER

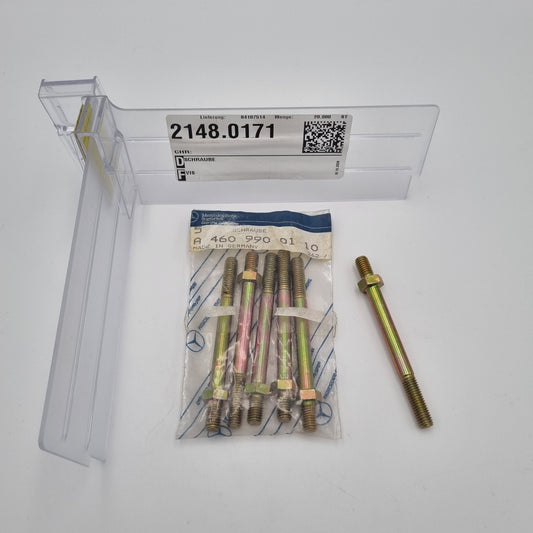

20. SCHRAUBE

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
