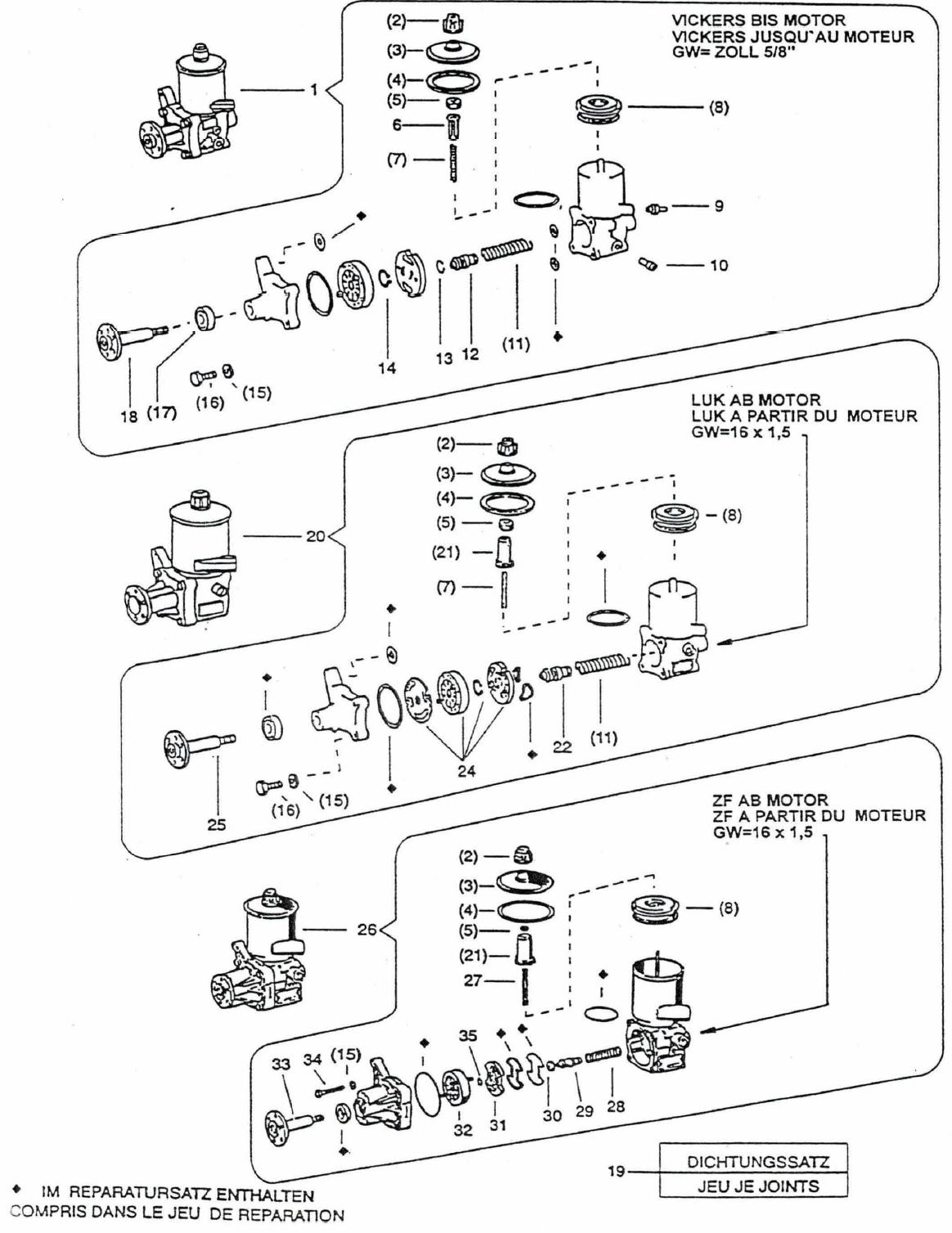

Produktübersicht nach Bildnummer (Explosionszeichnung)
1. HYDROPUMPE (VICKERS)
2. SCHRAUBVERSCHLUSS M6 d32X28MM
3. DECKEL d95X25MM ST (BEHAELTER HYDR OEL
4. DICHTUNGSRING
5. SECHSKANTMUTTER M6 ISO 4032
6. ABSTANDROHR
7. DRUCKFEDER
8. FILTER
9. DICHTKEGEL
10. DICHTKEGEL
11. DRUCKFEDER
12. VENTIL
13. SPRENGRING
14. SPRENGRING
15. UNTERLAGSCHEIBE d8,4/15X1,6MM DIN 433
16. SECHSKANTSCHRAUBE M8X40/22 DIN 931
17. DICHTUNGSRING
18. ANTRIEBSWELLE
19. DICHTUNGSSATZ FUER HYDROPUMPE VICKERS
19. DICHTUNGSSATZ FUER HYDROPUMPE ZF
19. DICHTUNGSSATZ FUER HYDROPUMPE LUK
20. HYDROPUMPE LUK
21. SCHUTZROHR
22. VENTIL
23. SPRENGRING
24. ROTATIONSGRUPPE
25. ANTRIEBSWELLE
26. HYDROPUMPE (ZF)
26. HYDROPUMPE (ZF)
27. DRUCKFEDER
28. DRUCKFEDER
29. VENTIL
30. FEDERKAPPE
31. STIRNPLATTE
32. ROTORENSATZ
33. ANTRIEBSWELLE
34. SECHSKANTSCHRAUBE M8X45/22 DIN 931
35. SPRENGRING
Brauchen Sie Hilfe?
Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.
Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.
Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')
Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
