Instrumente / Schalter / Steckdosen

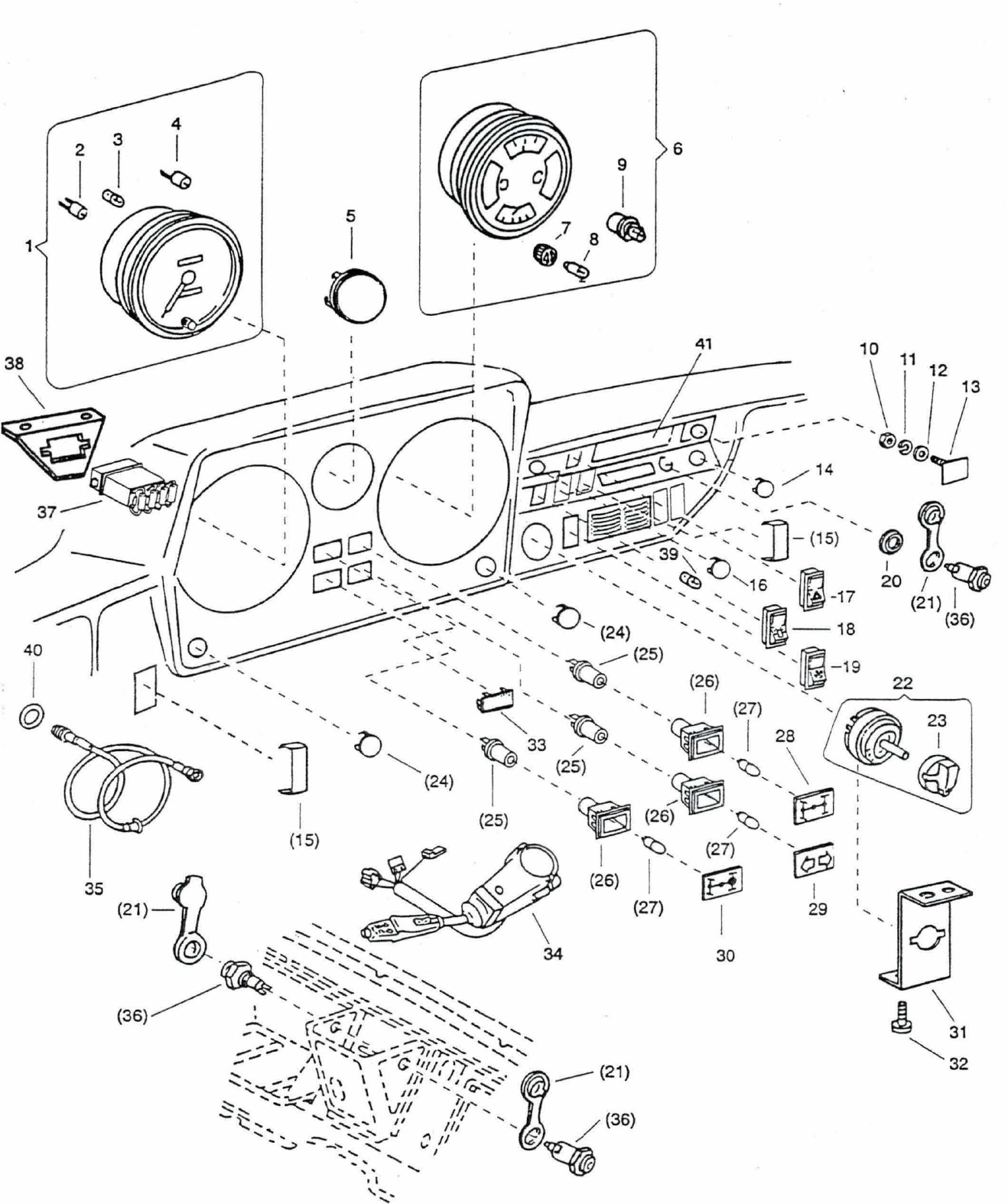

Produktübersicht nach Bildnummer (Explosionszeichnung)

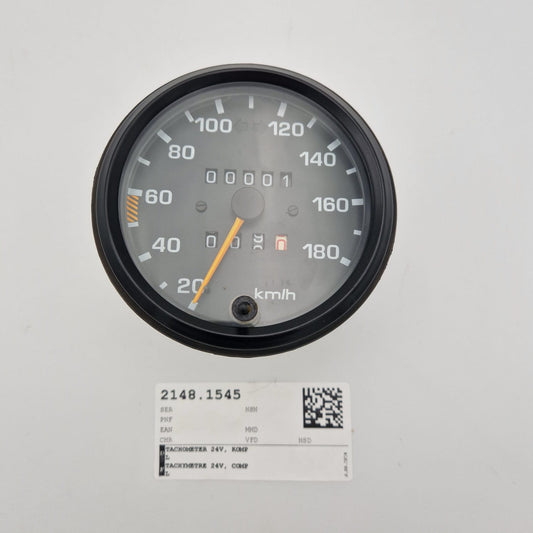

1. TACHOMETER 24V / KOMPL

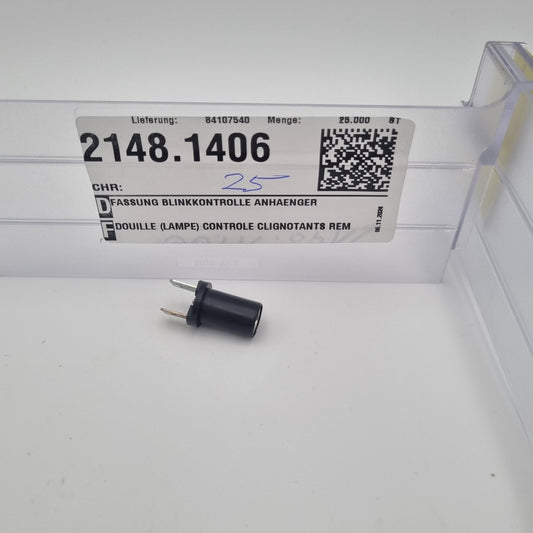

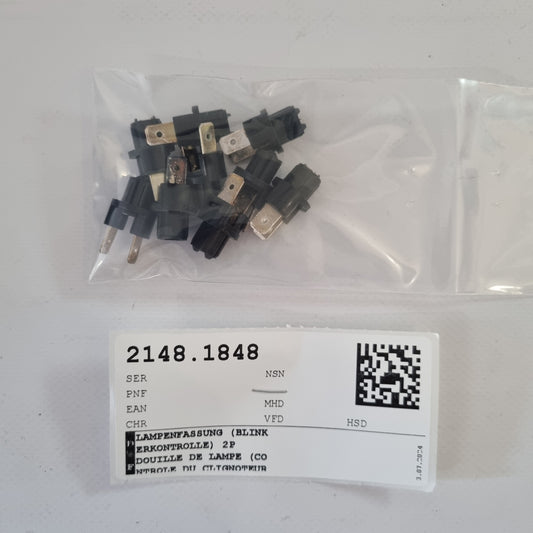

2. LAMPENFASSUNG (BLINKERKONTROLLE) 2P
3. GLUEHLAMPE 24V 1,2W GLASSOCKEL W2X4,6D

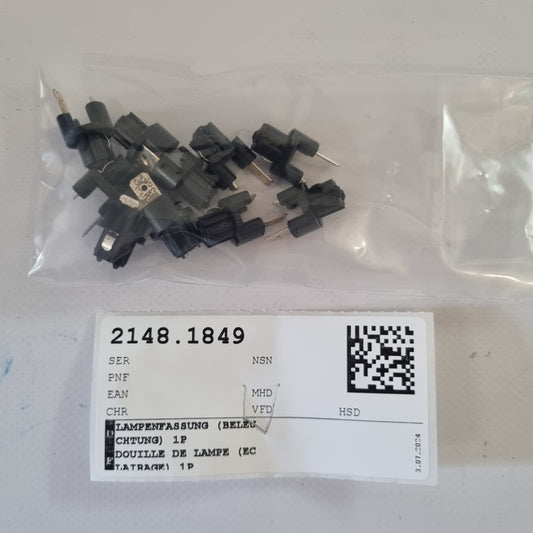

4. LAMPENFASSUNG (BELEUCHTUNG) 1P

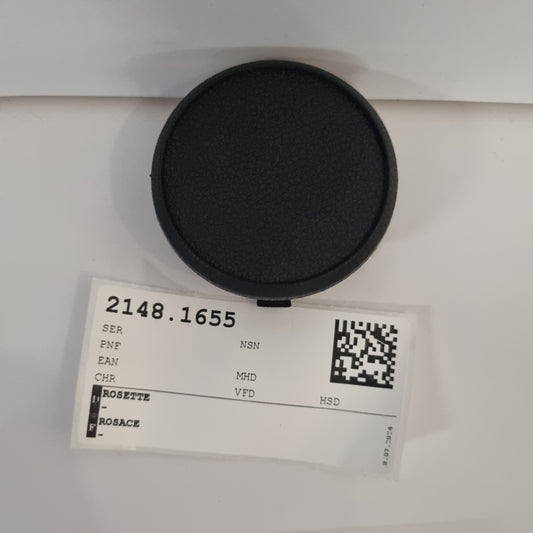

5. ROSETTE

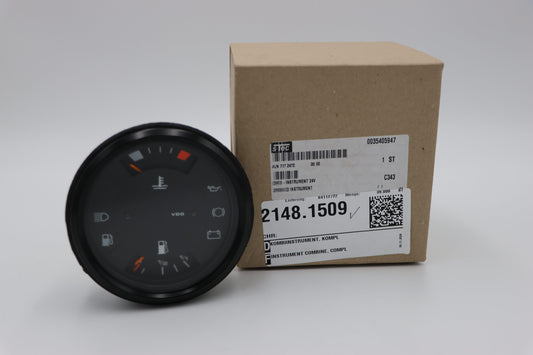

6. KOMBIINSTRUMENT / KOMPL
6A. SELBSTKLEBE-ETIKETTE d57MM ROT/WEISS

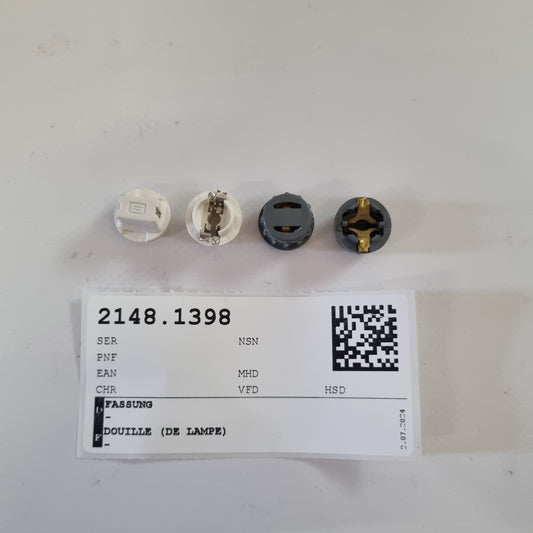

7. FASSUNG
8. GLUEHLAMPE 24V 2W GLASSOCKEL W2,1X9,5D
8. GLUEHLAMPE 24V 3W GLASSOCKEL W2,1X9,5D
9. GLUEHLAMPE 24V 1,2W d5X23,5MM SOCKEL
10. SECHSKANTMUTTER M6 ISO 4032
11. FEDERRING
12. SCHEIBE
13. ABDECKUNG

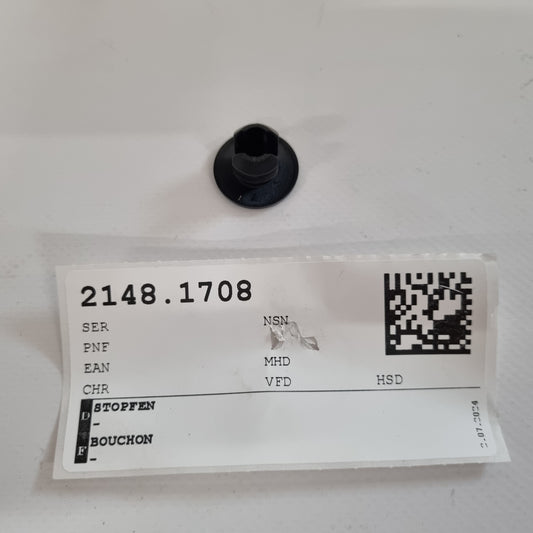

14. STOPFEN
15. ABDECKUNG

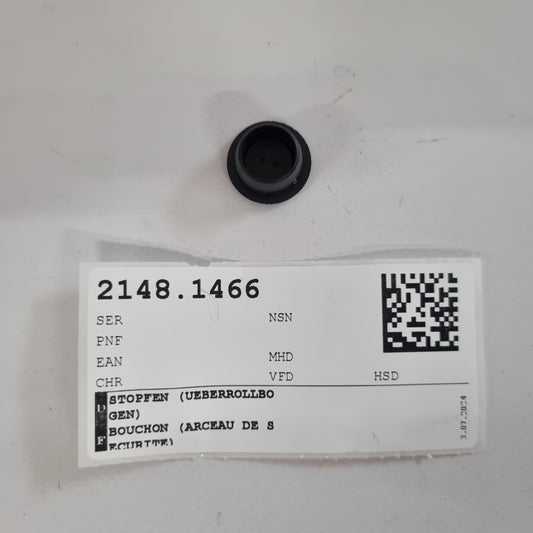

16. STOPFEN (UEBERROLLBOGEN)
17. WARNBLINKSCHALTER
18. SCHALTER

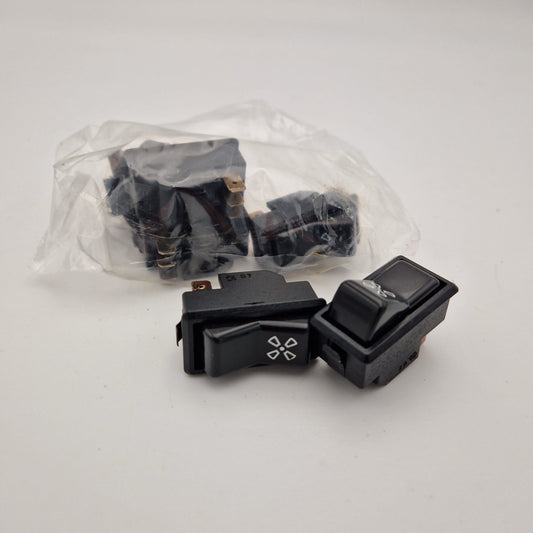

19. GEBLAESESCHALTER

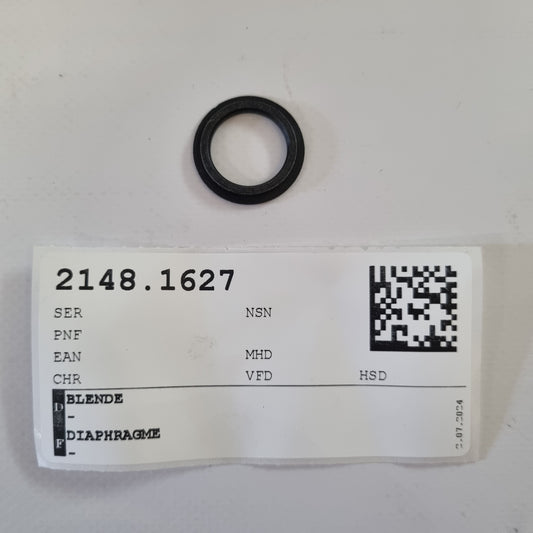

20. BLENDE
21. DECKEL

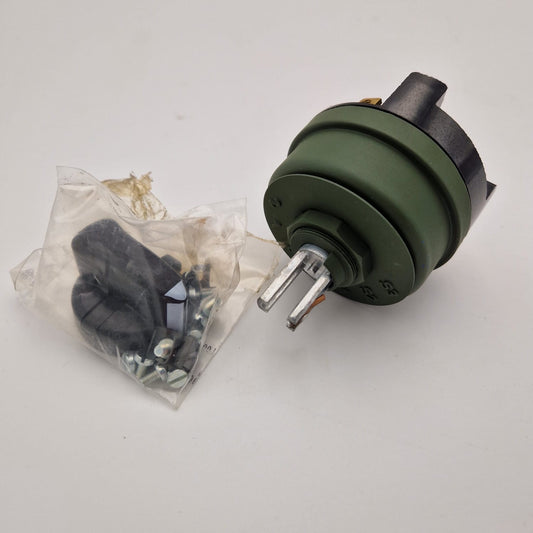

22. LICHTSCHALTER
22. TARNLICHTSCHALTER
23. DREHKNOPF
24. STOPFEN
25. FASSUNG
26. GEHAEUSE
27. GLUEHLAMPE 24V 2W / BA9/1P / ROEHRE HELL,

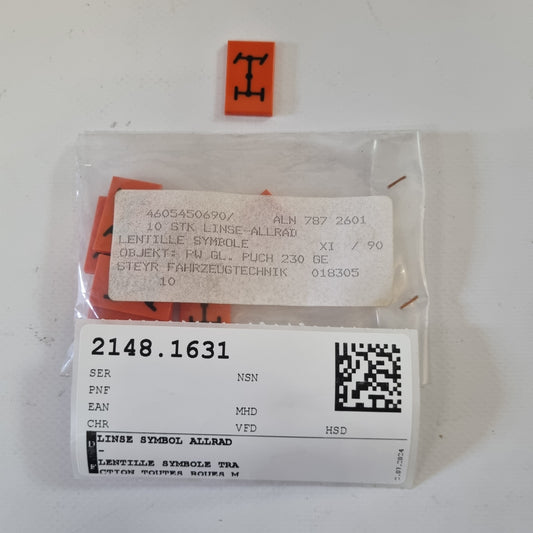

28. LINSE SYMBOL ALLRAD

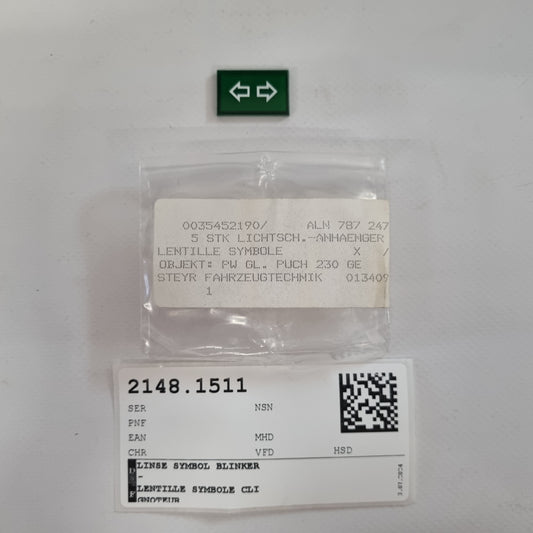

29. LINSE SYMBOL BLINKER
30. LINSE SYMBOL DIFF SPERRE / HINTEN

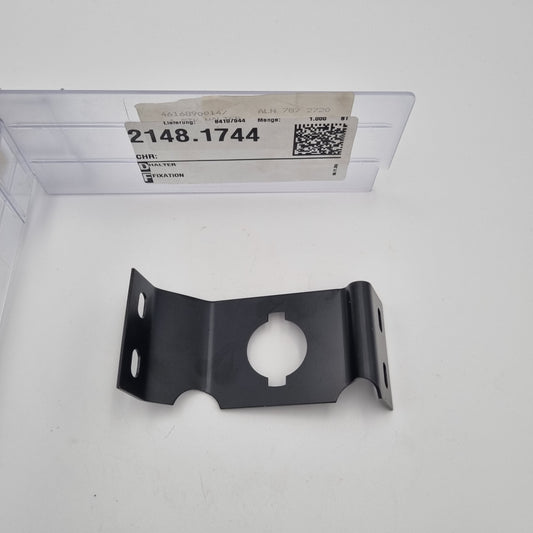

31. HALTER
32. LINSENZYLINDERSCHRAUBE MIT KREUZSCHLITZ

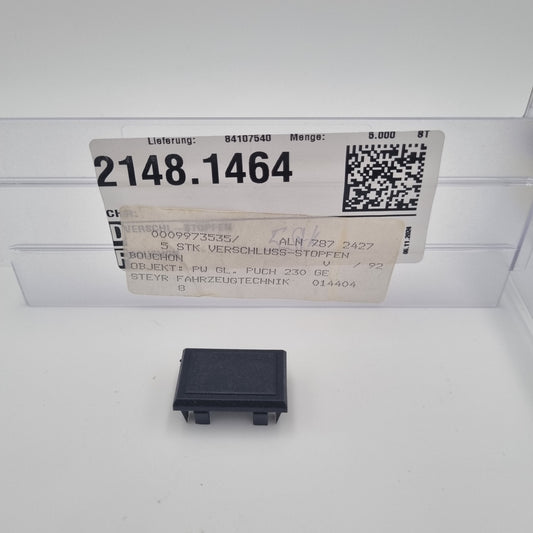

33. VERSCHLUSSSTOPFEN
34. BLINKERSCHALTER / KOMPL
35. TACHOWELLE 2,45M
36. STECKDOSE 2P

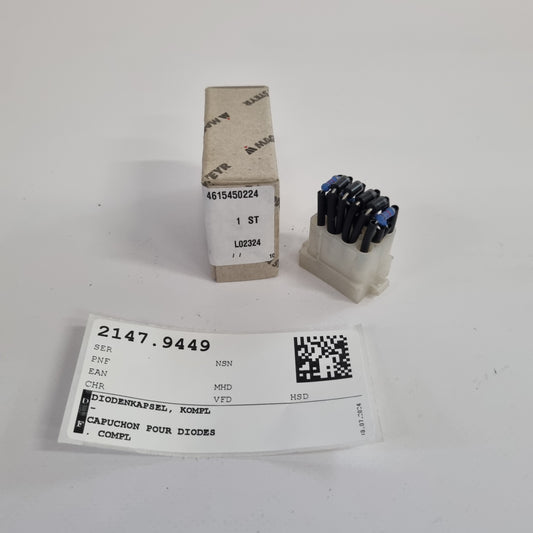

37. DIODENKAPSEL / KOMPL
38. HALTER FUER DIODENKAPSEL
39. GLUEHLAMPE 24V 1,2W GLASSOCKEL W2X4,6D
40. O-RING CFW SIMRIT OR 18,3-2,4

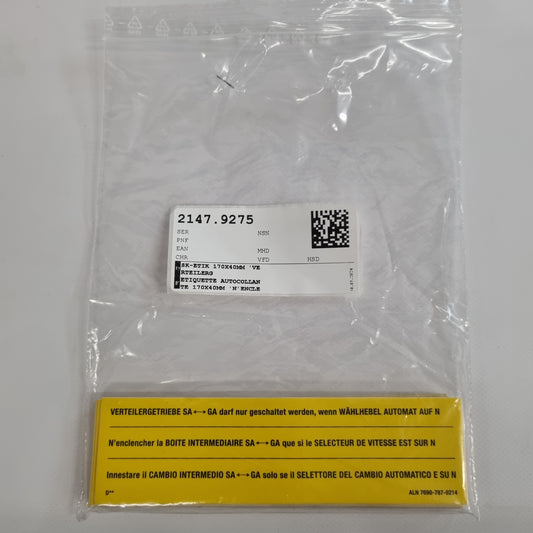

41. SELBSTKLEBEETIKETTE 170X40MM

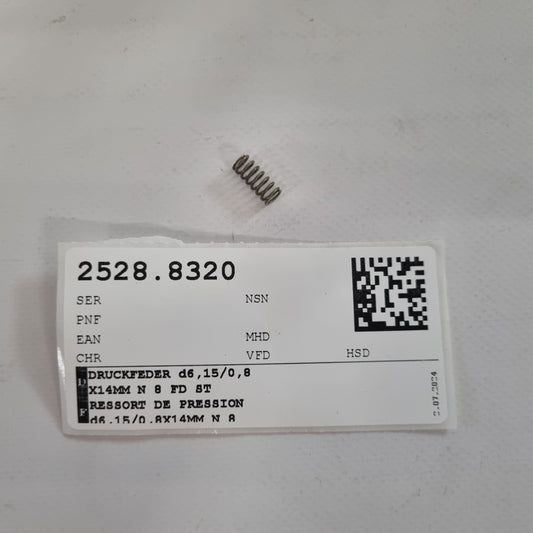

42. DRUCKFEDER d6,15/0,8X14MM N 8 FD ST

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
