Instrumententafel unten

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. INSTRUMENTENTAFEL UNTEN
2. SECHSKANTSCHRAUBE M6X12 ISO 4017
3. FAECHERSCHEIBE A d6,4MM DIN 6798
4. SICHERUNG B3,9
5. HALTER
6. SECHSKANTSCHRAUBE M6X16 ISO 4017

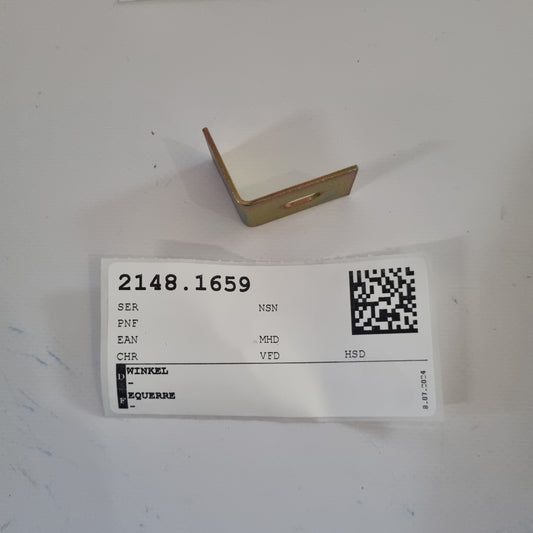

7. WINKEL
8. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
9. SECHSKANTSCHRAUBE M6X10 ISO 4017

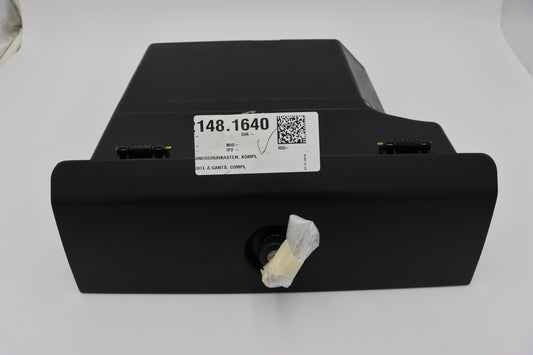

10. HANDSCHUHKASTEN / KOMPL

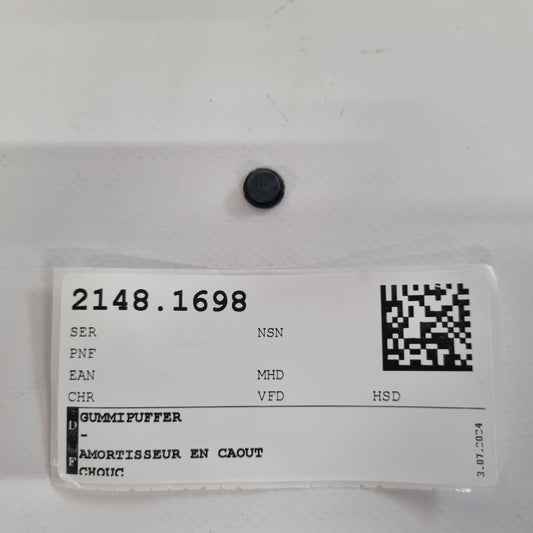

11. GUMMIPUFFER
12. SICHERUNG B4,2
13. WINKEL RECHTS
14. VERSCHLUSS

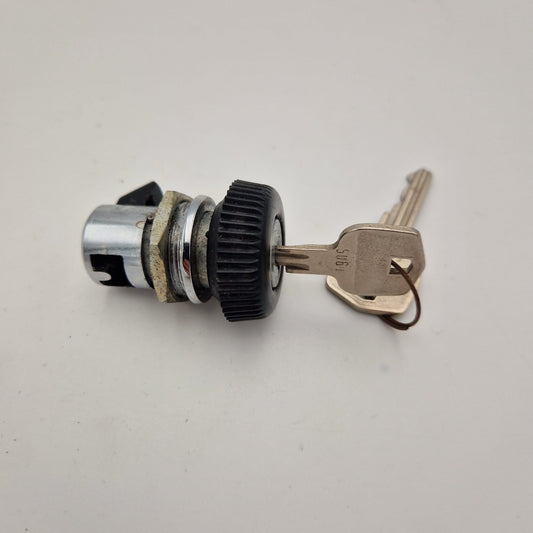

14. DREHVERSCHLUSS / KOMPL

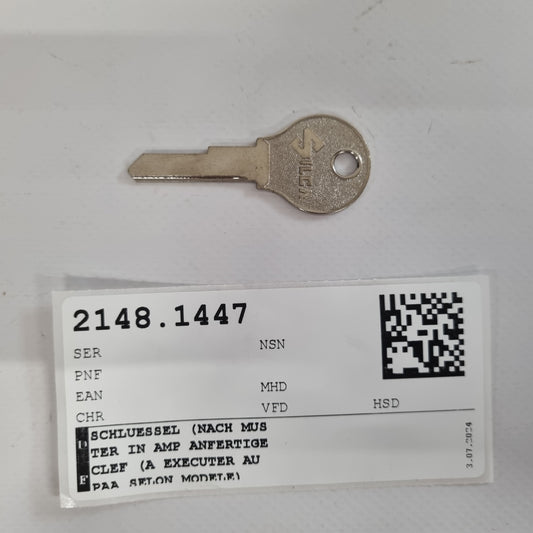

15. SCHLUESSEL
16. DECKEL
17. ROHRNIETE A d3X0,3X6MM DIN 7340 MS

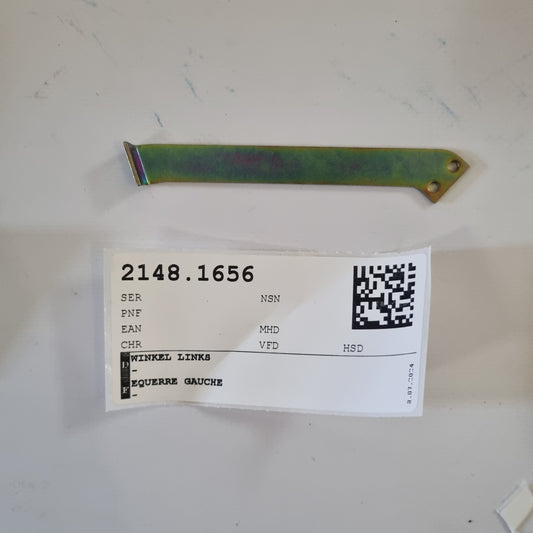

18. WINKEL LINKS

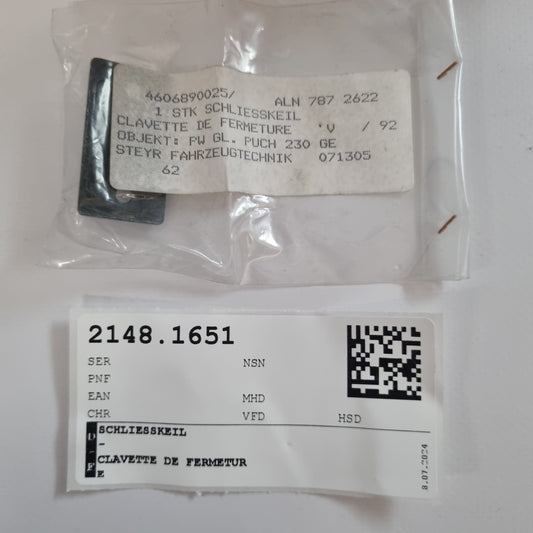

19. SCHLIESSKEIL
20. LINSENSENKBLECHSCHRAUBE 80GRAD MIT
21. NIETE d3X45MM MS

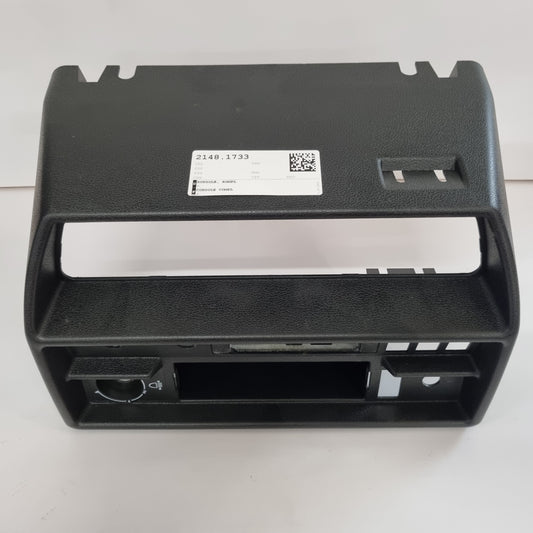

22. KONSOLE / KOMPL
23. BLINDNIETMUTTER MIT FLACHKOPF OFFEN
24. ABDECKUNG
25. FAECHERSCHEIBE J d4,3MM DIN 6798
26. SENKBLECHSCHRAUBE 80GRAD MIT KREUZ-
27. SENKBLECHSCHRAUBE 80GRAD MIT KREUZ-
28. ASCHENBECHER
29. KLAPPE RECHTS
30. SCHILD 31X16X2MM KUNSTSTOFF SCHWARZ MIT
31. SYMBOL DREIECK 9X6/10X7MM WEISS

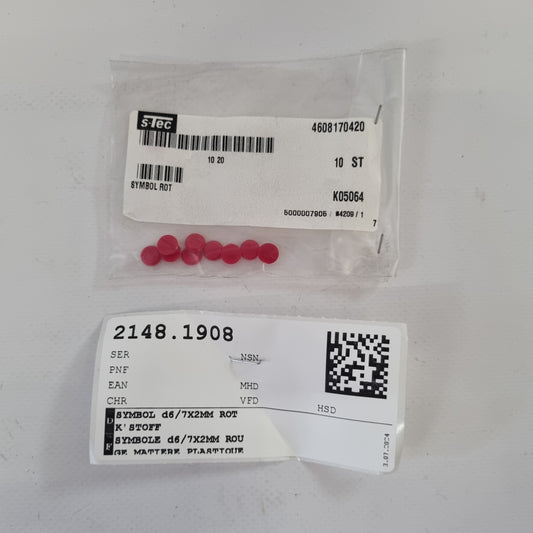

32. SYMBOL d6/7X2MM ROT KUNSTSTOFF
33. KLAPPE LINKS
34. SYMBOL d6/7X2MM WEISS KUNSTSTOFF

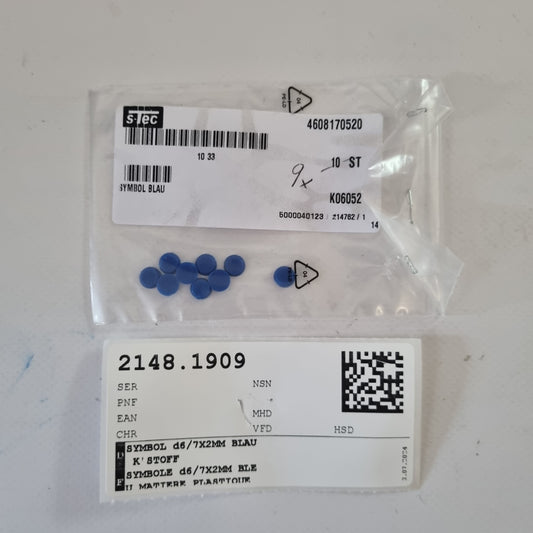

35. SYMBOL d6/7X2MM BLAU KUNSTSTOFF
36. ABDECKUNG
37. ROSETTE
37A. UNTERLAGE
38. SENKBLECHSCHRAUBE 80GRAD MIT KREUZ-
39. DICHTUNGSBAND
40. ABDECKUNG

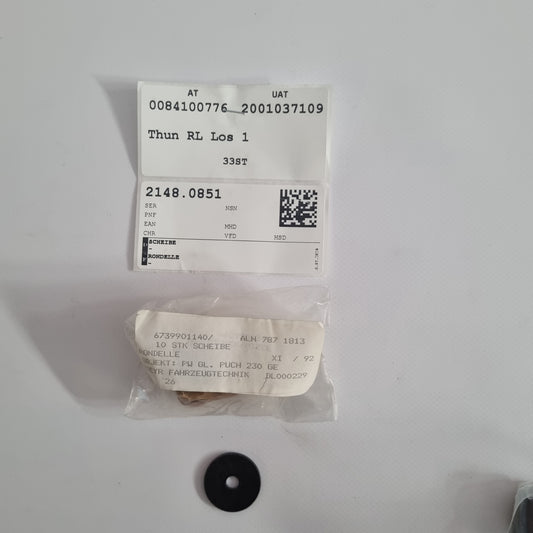

41. SCHEIBE
42. UNTERLAGSCHEIBE d6,4/18X1,6MM DIN 9021
43. FEDERRING
44. SCHRAUBE SHR DM6X16-ST ZNA4

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
