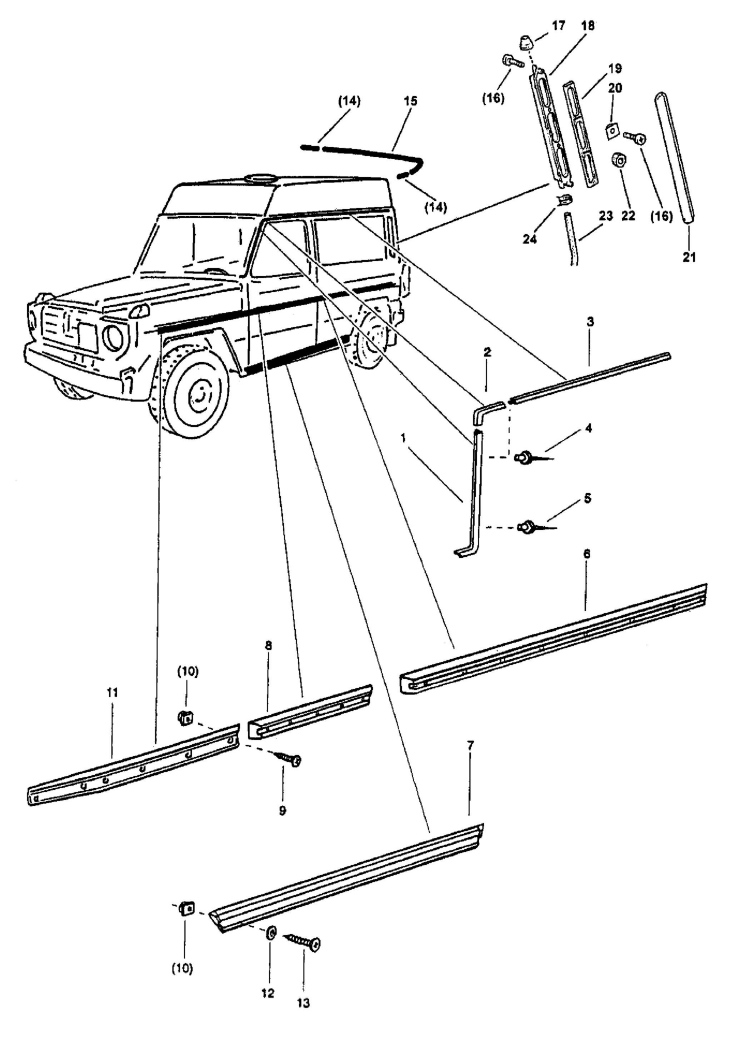

Produktübersicht nach Bildnummer (Explosionszeichnung)
1. REGENLEISTE LINKS
1. REGENLEISTE RECHTS
2. BLENDE LINKS
2. BLENDE RECHTS
3. REGENLEISTE 2243MM OBEN SEITLICH
4. NIET d3,2X11,5MM
5. NIET d3,2X7,9MM
6. LEISTE HINTEN
7. LEISTE UNTEN
8. LEISTE VORNE
9. LINSENBLECHSCHRAUBE MIT KREUZSCHLITZ
9. LINSENBLECHSCHRAUBE MIT KREUZSCHLITZ
10. SICHERUNG
11. LEISTE VORNE
12. UNTERLAGSCHEIBE d4,3/12X1MM DIN 9021
13. LINSENBLECHSCHRAUBE MIT KREUZSCHLITZ
14. REGENLEISTE
15. REGENLEISTE HINTEN / LINKS
15. REGENLEISTE HINTEN / RECHTS
16. LINSENZYLINDERSCHRAUBE MIT KREUZSCHLITZ
17. STOPFEN
18. GEHAEUSE
19. DICHTUNG
20. UNTERLAGE
21. ZIERBLENDE
22. DICHTUNG
23. SCHLAUCH d12X1,5MM METER
24. KLEMMSCHELLE d13,4MM
Brauchen Sie Hilfe?
Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.
Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.
Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')
Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
