Kurbelwelle

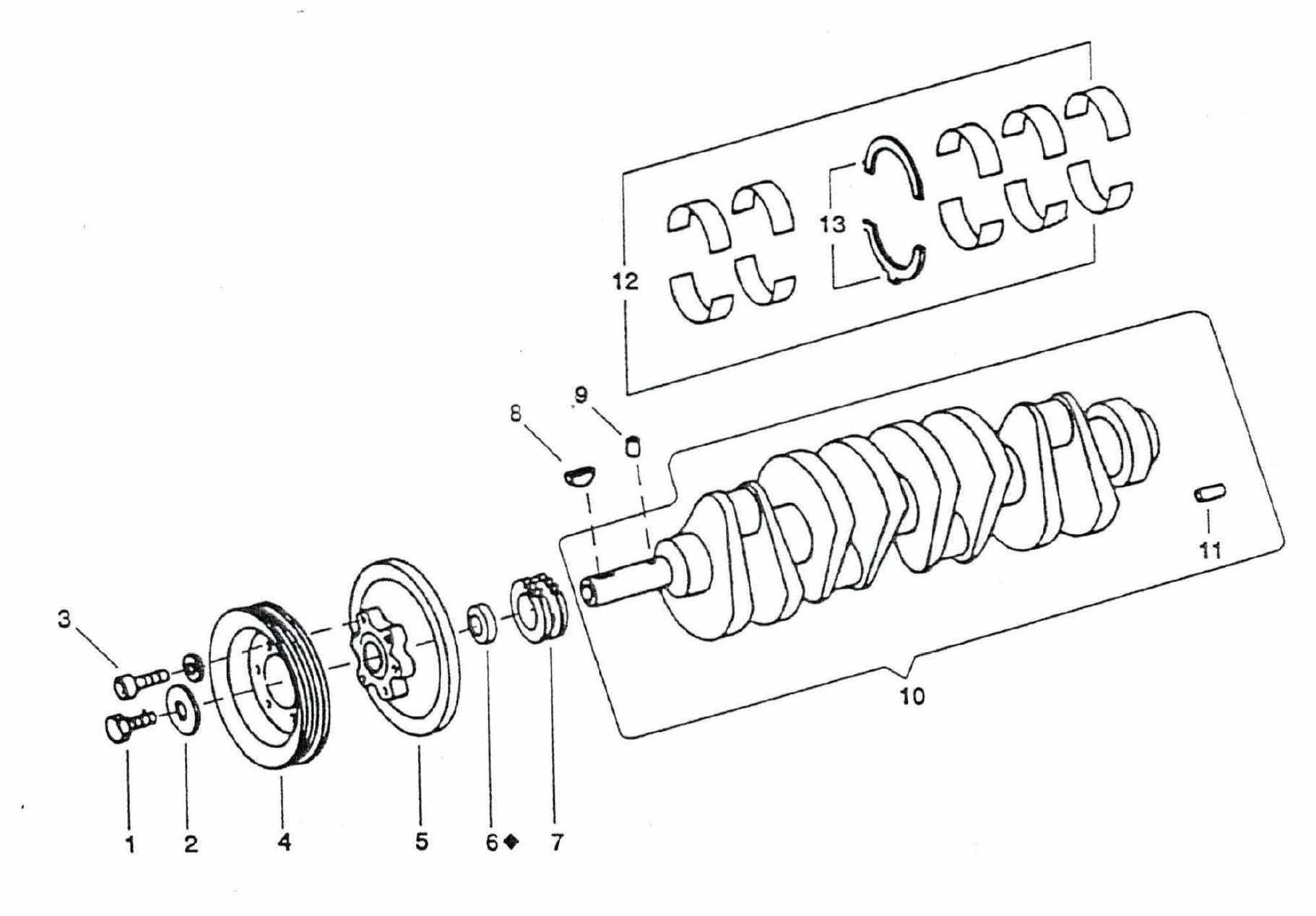

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Sechskantschraube M18x1,5x75/42 Din 960

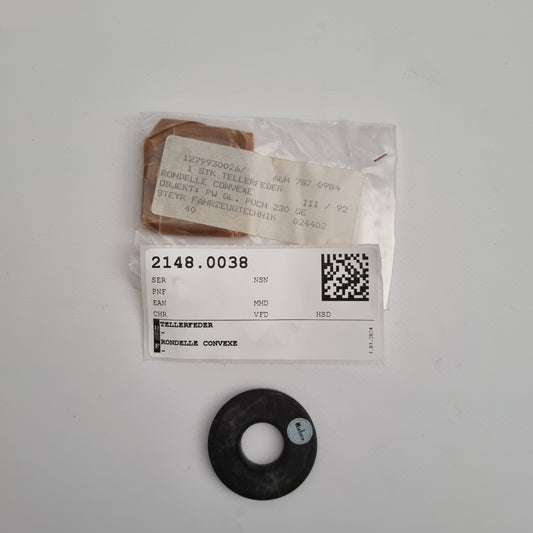

2. Tellerfeder

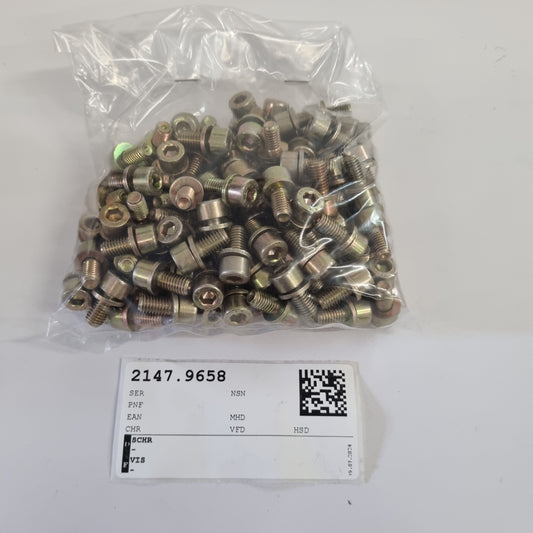

3. Schraube
4. Riemenscheibe
5. Dämpfer
6. Abstandring
7. Kurbelwellenrad

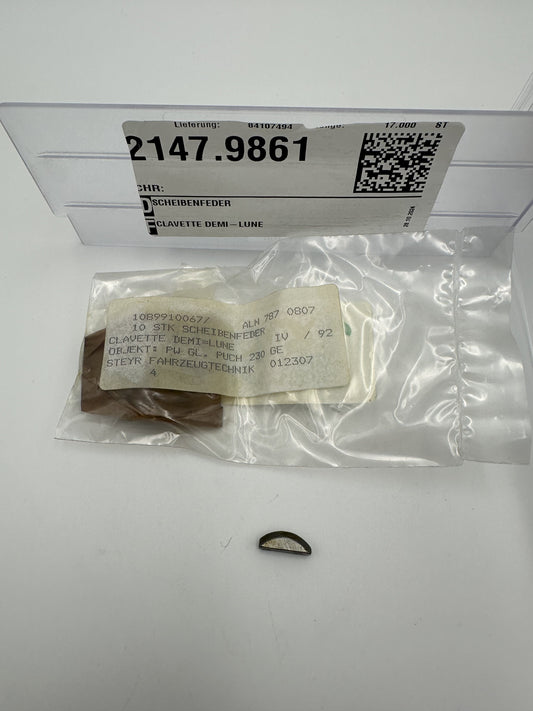

8. Scheibenfeder

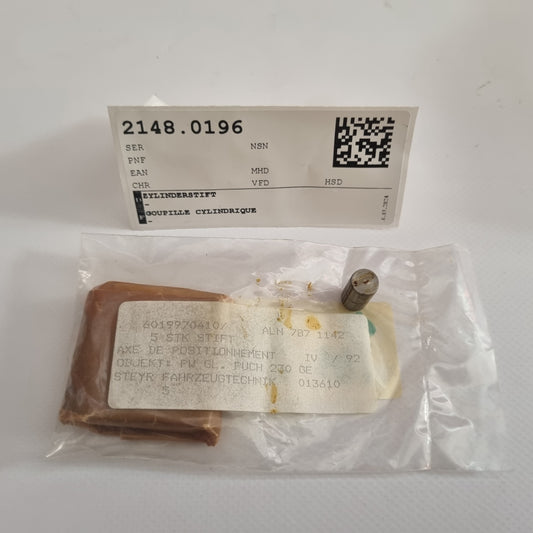

9. Zylinderstift d3-H8x5 mm Din 7 St Phos
10. Kurbelwelle
11. Stift
12. Kurbelwellenlager Normal / Blau 58 mm
12. Kurbelwellenlager Rep Stufe 1 / 57,75 mm
12. Kurbelwellenlager Rep Stufe 2 / 57,50 mm
12. Kurbelwellenlager Rep Stufe 3 / 57,25 mm
12. Kurbelwellenlager Rep Stufe 4 / 57,00 mm
12. Kurbelwellenlager Normal / Gelb 58 mm
12. Kurbelwellenlager Normal / Rot 58 mm
13. Anlaufscheibe 2,15 mm
13. Anlaufscheibe 2,2 mm
13. Anlaufscheibe 2,25 mm
13. Anlaufscheibe 2,35 mm
13. Anlaufscheibe 2,4 mm
13. Anlaufscheibe 4,15 mm
13. Anlaufscheibe 4,2 mm
13. Anlaufscheibe 4,25 mm
13. Anlaufscheibe 4,35 mm
13. Anlaufscheibe 4,4 mm

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
