Luftfilter

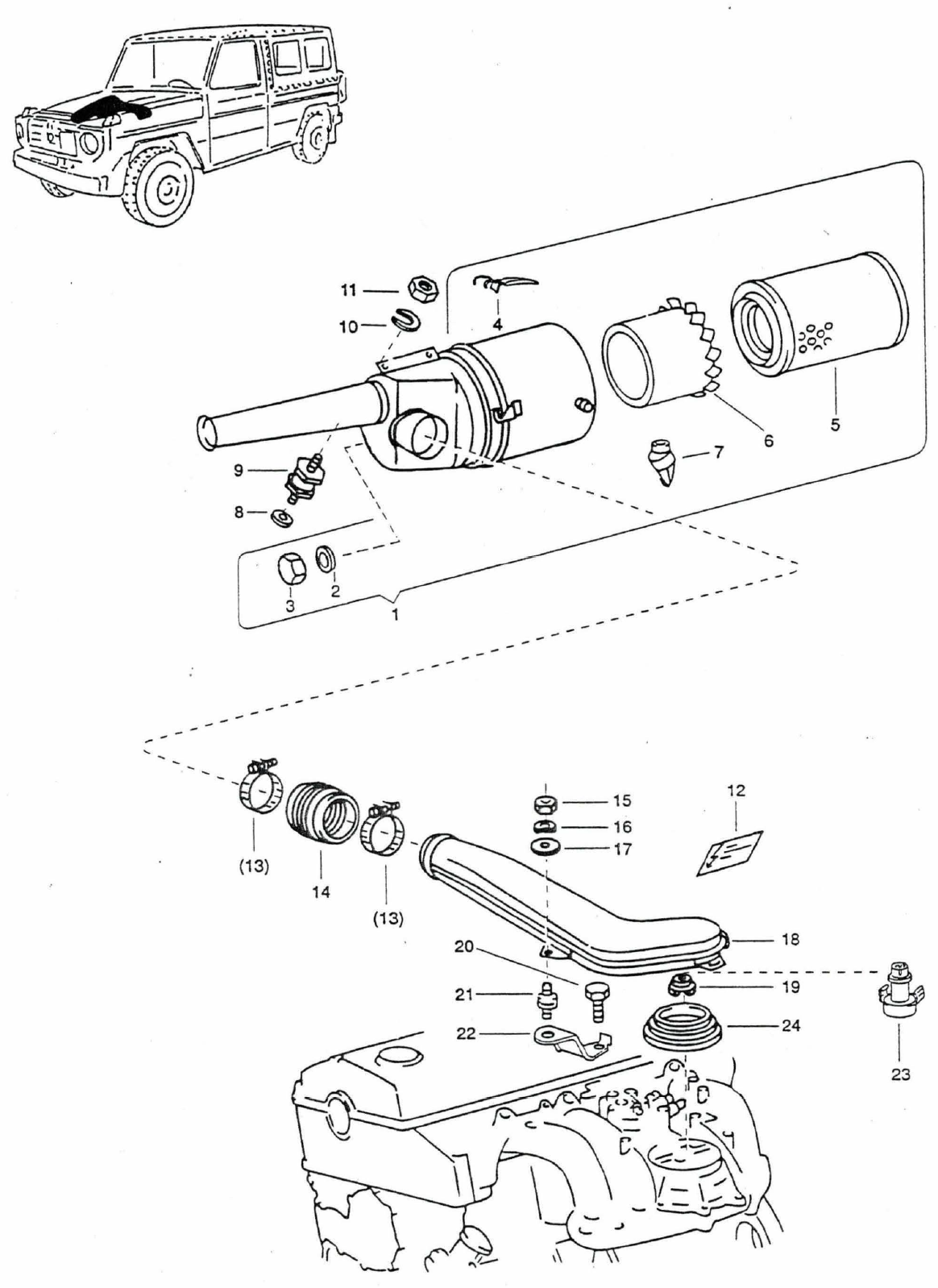

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Luftfilter
2. Dichtungsring d10,2x13,4x1,0 mm Al
3. Hutmutter M10 Din 917 6 A2P

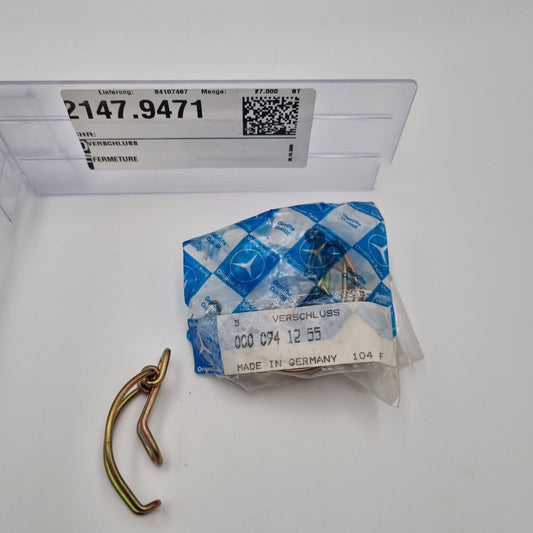

4. Verschluss
5. Filtereinsatz
6. Abscheider

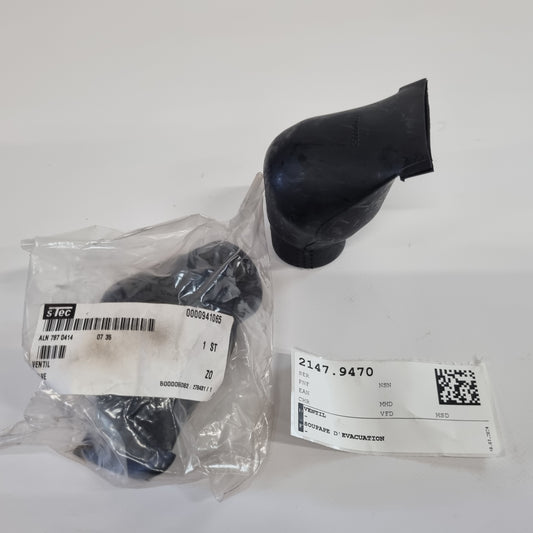

7. Ventil
8. Unterlagscheibe A d8,4/16x1,6 mm Din 125

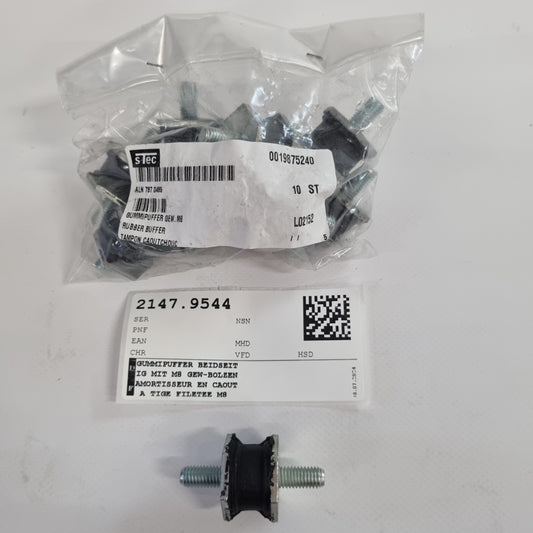

9. Gummipuffer
10. Federring Gewölbt A d8 mm Din 128
11. Sechskantmutter M8 Iso 4032
12. Schild 'Gefährliche Hochspannung' D/F/E
13. Schlauchklemme Pebra Hkv Für d80-100 mm

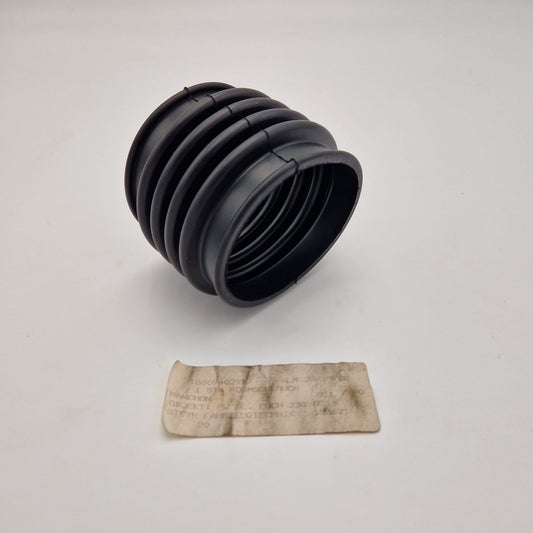

14. Manschette
15. Sechskantmutter M6 Iso 4032
16. Federscheibe B d6 mm Din 137 Fd-St A2P
17. Unterlagscheibe d6,4/18x1,6 mm Din 9021
18. Hutze
19. Anschlussstück
20. Sechskantschraube M6x16 Iso 4017
21. Puffer
22. Halter

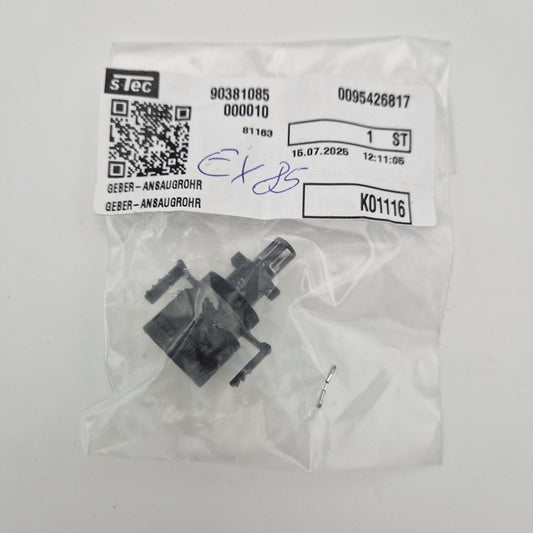

23. Temperaturgeber
24. Dichtungsring

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
