Luftführung / Düsen IMFS

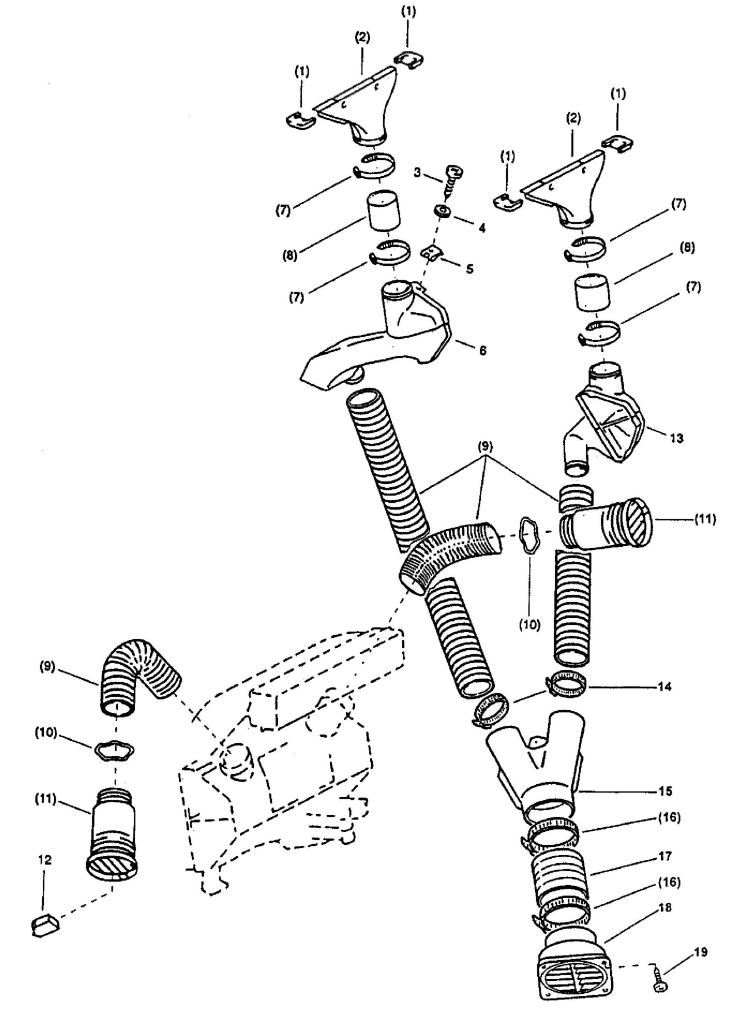

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. TUELLE
2. DUESE
3. LINSENBLECHSCHRAUBE MIT KREUZSCHLITZ
4. UNTERLAGSCHEIBE A d5,3/10X1MM DIN 125
5. SICHERUNG
6. LUFTVERTEILER LINKS
7. KABELBINDER 4,6X146MM SST3S
8. SCHLAUCH
9. SCHLAUCH METER
10. RING
11. DUESE
12. KAPPE
13. LUFTVERTEILER RECHTS
14. SCHELLE
15. LUFTVERTEILER 75/50/50
16. SCHLAUCHKLEMME JUBILEE 3X
17. SCHLAUCH d75MM METER
18. DUESE
19. SENKBLECHSCHRAUBE 80GRAD MIT KREUZ

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
