Luftmengenmesser / -Mengenteiler

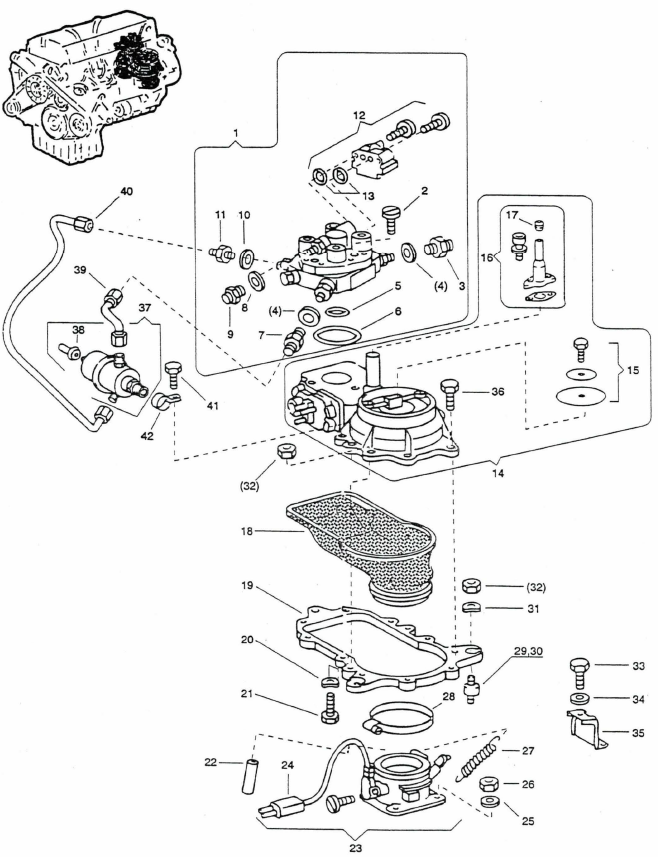

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. MENGENTEILER
2. SCHRAUBE
3. SCHRAUBSTUTZEN
3. SCHRAUBSTUTZEN
4. DICHTUNGSRING A d12/17X1,5MM
5. DICHTUNGSRING
6. DICHTUNGSRING
7. SCHRAUBSTUTZEN
8. DICHTUNGSRING A d10/14X1MM
8. DICHTUNGSRING A d12/17X1,5MM
9. SCHRAUBSTUTZEN
10. DICHTUNGSRING A d8/11,5X1MM
11. SCHRAUBSTUTZEN
12. REGLER
13. DICHTUNGSRING
14. MENGENMESSER
15. SCHEIBE
16. REPARATURSATZ FUR MENGENMESSER
17. STOPFEN
18. SAUGROHRGEHAEUSE
19. FLANSCH
20. FEDERSCHEIBE B d6MM DIN 137 FD-ST A2P
21. SECHSKANTSCHRAUBE M6X20 ISO 4017
22. VERSCHLUSSKAPPE
23. KLAPPENSTUTZEN
24. SCHALTER
25. UNTERLAGSCHEIBE A d8,4/16X1,6MM DIN 125
26. SECHSKANTMUTTER M8 ISO 4032
27. ZUGFEDER
28. SCHLAUCHKLEMME JUBILEE 3X
29. PUFFER
30. PUFFER
31. FEDERSCHEIBE B d6MM DIN 137 FD-ST A2P
32. SECHSKANTMUTTER M6 ISO 4032
33. SECHSKANTSCHRAUBE M5X12 ISO 4017
34. UNTERLAGSCHEIBE A d5,3/10X1MM DIN 125
35. HALTER
36. SECHSKANTSCHRAUBE M6X22 DIN 933 8.8 A2P
37. DRUCKREGLER
38. SCHLAUCH
39. LEITUNG
40. LEITUNG
41. SECHSKANTSCHRAUBE M6X25 ISO 4017
42. SCHELLE

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
