Radkastenabdeckung hinten (links und rechts)

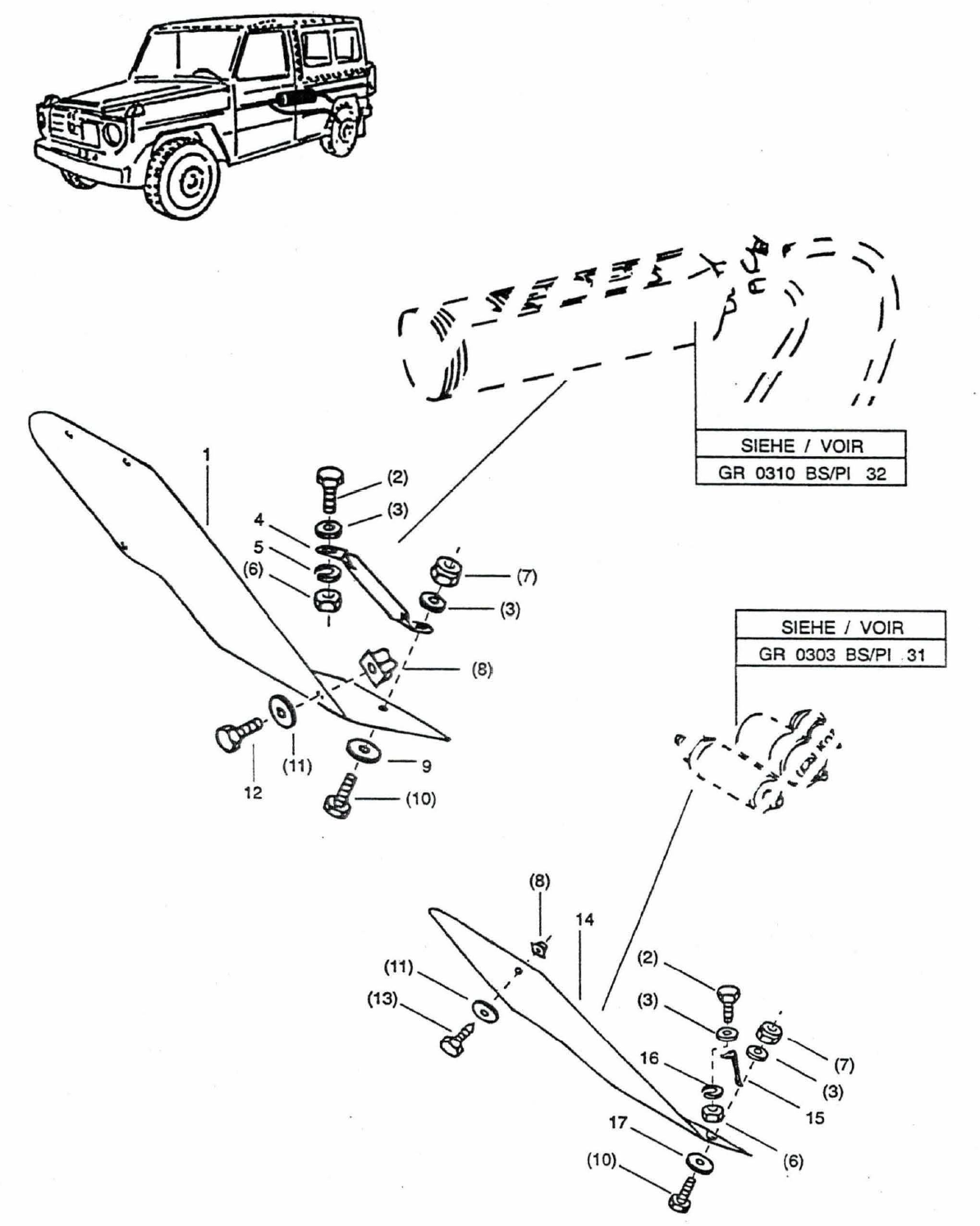

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. ABDECKUNG
2. SECHSKANTSCHRAUBE M6X20 ISO 4017
3. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
4. FILTERTRAEGER
5. FEDERRING B d6MM DIN 127 ST ROSTFR 18/10
6. SECHSKANTMUTTER M6 ISO 4032
7. SECHSKANTMUTTER M6
8. SICHERUNG
9. UNTERLAGSCHEIBE d6,4/18X1,6MM DIN 9021
10. SECHSKANTSCHRAUBE M6X18 DIN 933
11. UNTERLAGSCHEIBE d5,3/15X1,2MM DIN 9021
12. SECHSKANTBLECHSCHRAUBE C4,2X16 DIN 7976
13. LINSENSENKBLECHSCHRAUBE 80GRAD C4,2X16
14. ABDECKUNG LINKS
15. FILTERTRAEGER LINKS
16. FEDERRING
17. UNTERLAGSCHEIBE d6,4/18X1,6MM DIN 9021

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
