Reserveradträger IMFS

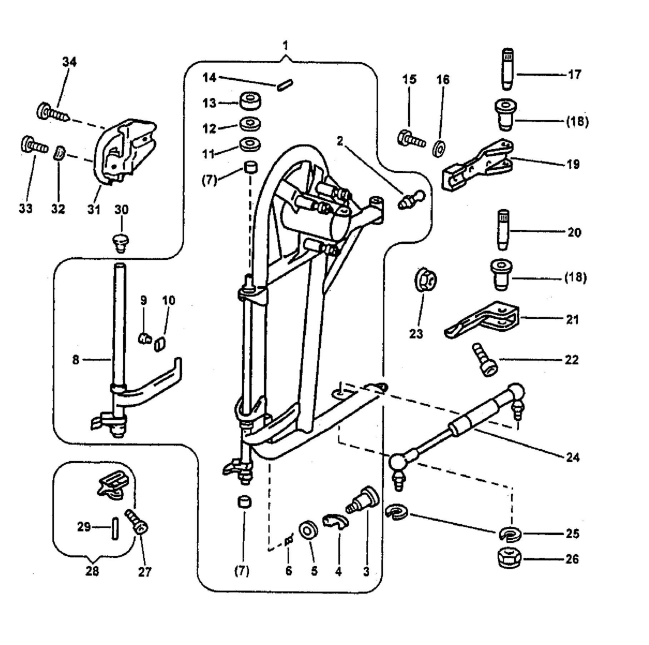

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. HALTER FUER RESERVERAD / KOMPL
2. TRICHTERSCHMIERNIPPEL
3. SCHRAUBE
4. HAKEN
5. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
6. FEDER
7. BUECHSE
8. LAGER
9. NIET
10. GRIFFSCHUTZ AK 3,2X7,5MM AL
11. FEDERSCHEIBE
12. SCHEIBE
13. ROHR OBEN
15. SCHRAUBE M8X16
16. UNTERLAGSCHEIBE A d8,4/16X1,6MM DIN 125
17. SCHARNIERSTIFT OBEN
18. BUECHSE UNTEN UND OBEN
19. LAGER OBEN
20. SCHARNIERSTIFT UNTEN
21. LAGER UNTEN
22. ZYLINDERSCHRAUBE M10X35 8.8
23. MUTTER M14X1,5 / MIT INTEGRIERTER
24. GASFEDER
25. FEDERRING
26. SECHSKANTMUTTER
27. ZYLINDERSCHRAUBE M10X20 8.8
28. VERSCHLUSS
29. ZYLINDERSTIFT d10-H8X36MM DIN 7 ST 60
30. STOPFEN
31. ANSCHLAG
32. FEDERSCHEIBE B d4MM DIN 137
33. LINSENZYLINDERSCHRAUBE MIT KREUZSCHLITZ
34. LINSENBLECHSCHRAUBE MIT KREUZSCHLITZ

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
