Riemenspanner

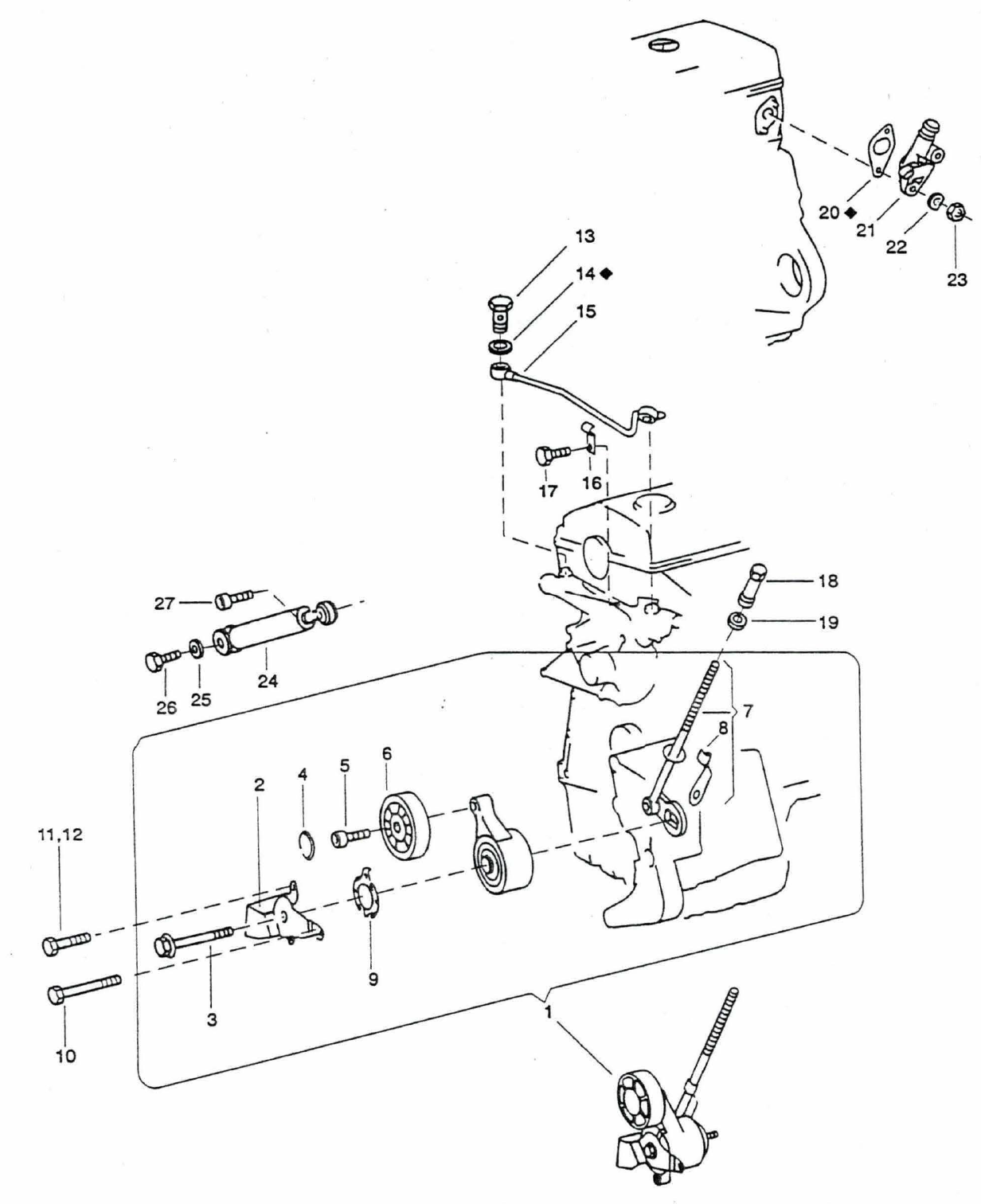

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Riemenspanner / Kompl
2. Halter
3. Schraube

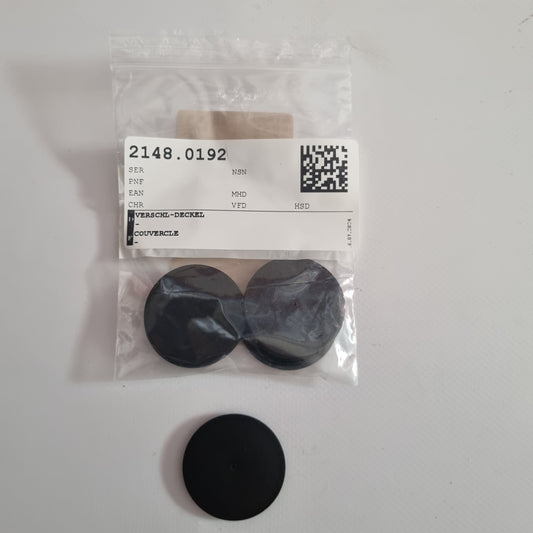

4. Verschlussdeckel
5. Zylinderschraube mit Innensechskant
6. Riemenspanner

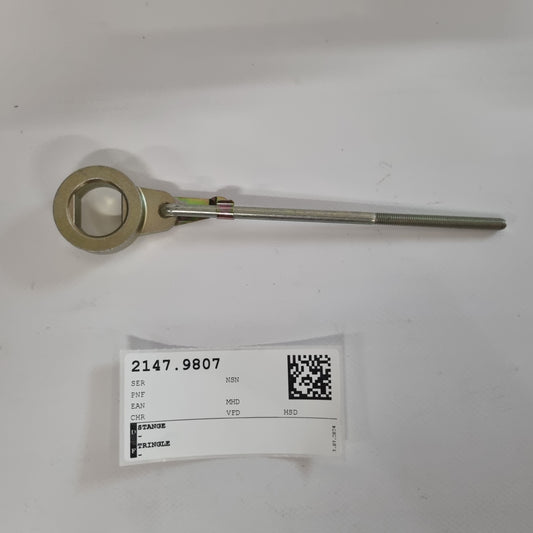

7. Stange
8. Klammer

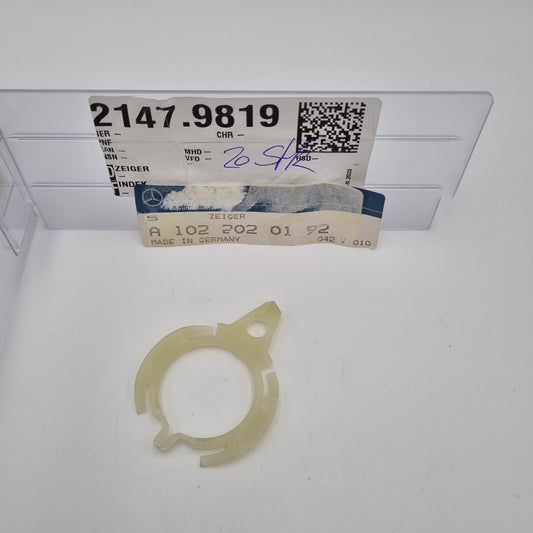

9. Zeiger
10. Sechskantschraube M8x95/22 Iso 4014

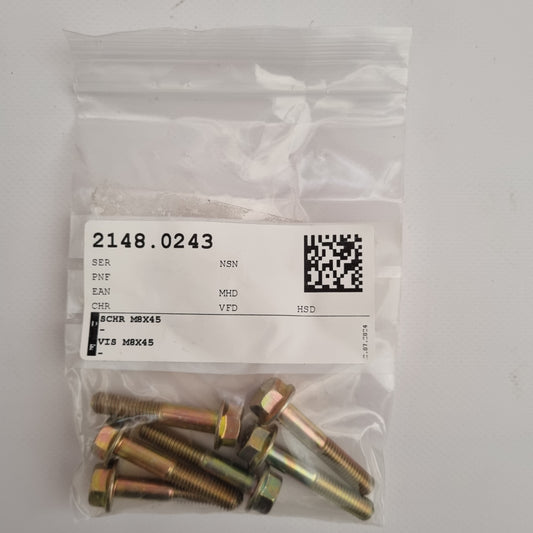

11. Schraube M8x45
12. Sechskantschraube M8x55/22 Iso 4014
13. Hohlschraube
14. Dichtungsring A d8/11,5x1 mm
15. Entlüftungsleitung
16. Schelle
17. Sechskantschraube M6x16 Iso 4017
18. Mutter
19. Kugelpfanne
20. Dichtung Asb Frei
21. Gehäuse
22. Federscheibe B d8 mm Din 137
23. Sechskantmutter M8 Iso 4032

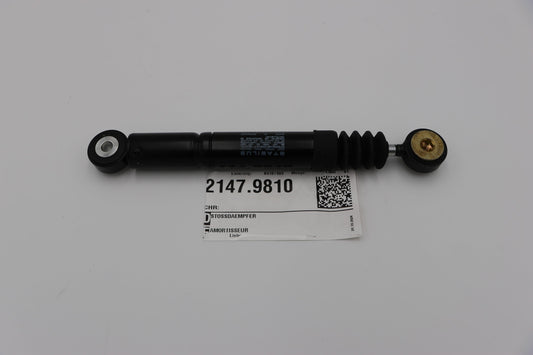

24. Stossdämpfer
25. Unterlagscheibe d8,4/24x2 mm Din 9021
26. Sechskantschraube M8x25 Iso 4017
27. Schraube

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
