Rückenwand

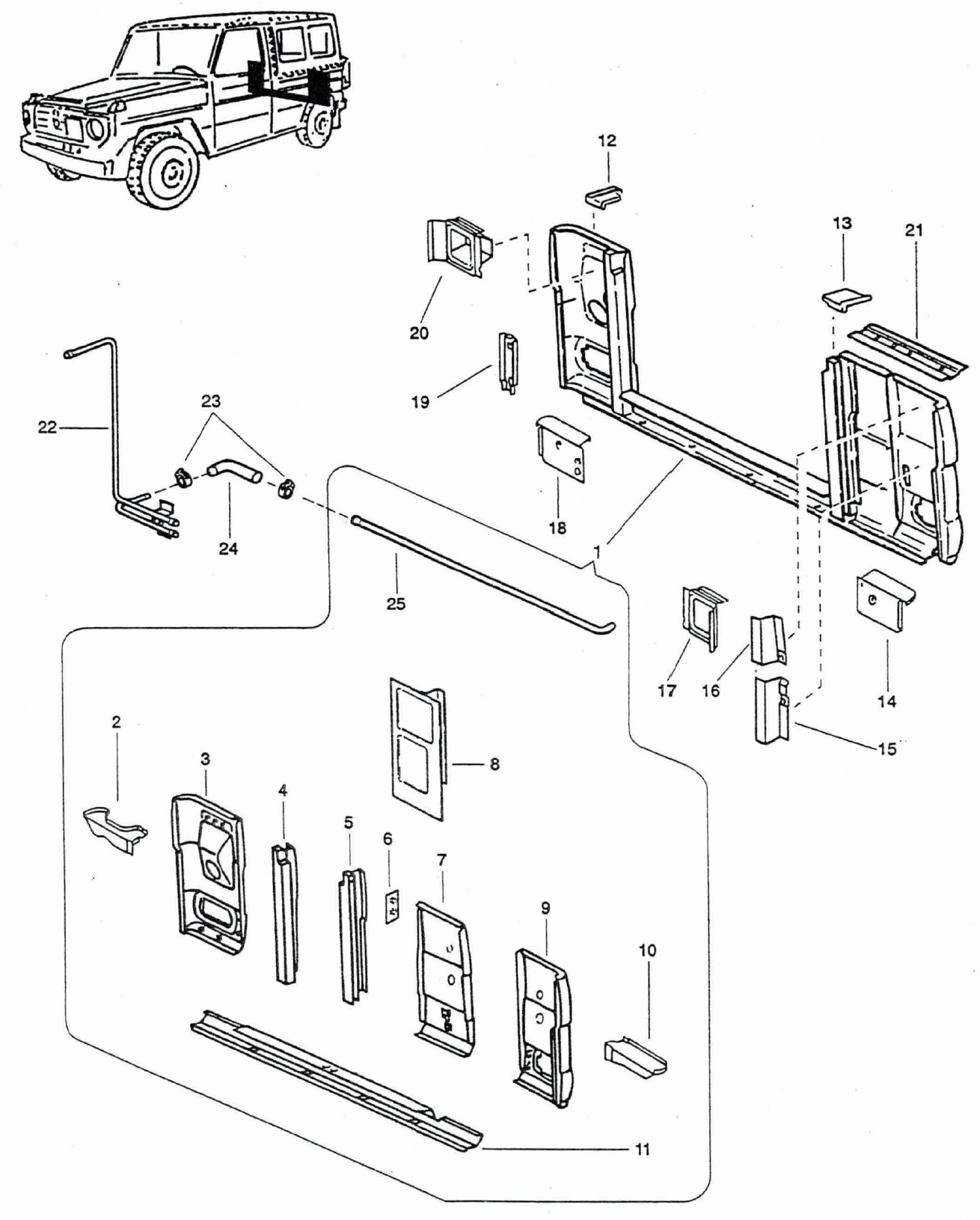

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. RUECKWAND / KOMPL
2. RADKASTENABSCHLUSS RECHTS
3. BEPLANKUNG RECHTS
4. SAEULE RECHTS
5. SAEULE LINKS
6. MUTTERNPLATTE
7. SCHLIESSTEIL LINKS
8. VERSTAERKUNG OBEN
9. BEPLANKUNG LINKS
10. RADKASTENABSCHLUSS LINKS
11. BEPLANKUNG
12. PLATTE / RECHTS
13. PLATTE / LINKS
14. VERSTAERKUNG / LINKS / UNTEN
15. VERSTAERKUNG / UNTEN
16. VERSTAERKUNG / OBEN
17. VERSTAERKUNG / LINKS / OBEN
18. VERSTAERKUNG / RECHTS / UNTEN
19. VERBINDUNG / RECHTS
20. VERSTAERKUNG / RECHTS / OBEN
21. VERSTAERKUNG / LINKS / OBEN
22. ENTLUEFTUNGSROHR
23. SCHLAUCHKLEMME FUER d12-20MM 9MM BREIT
24. FORMSCHLAUCH
25. ENTLUEFTUNGSROHR 905MM
26. VERSTAERKUNGSBLECH

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
