Schaltschiebergehäuse / Ölwanne

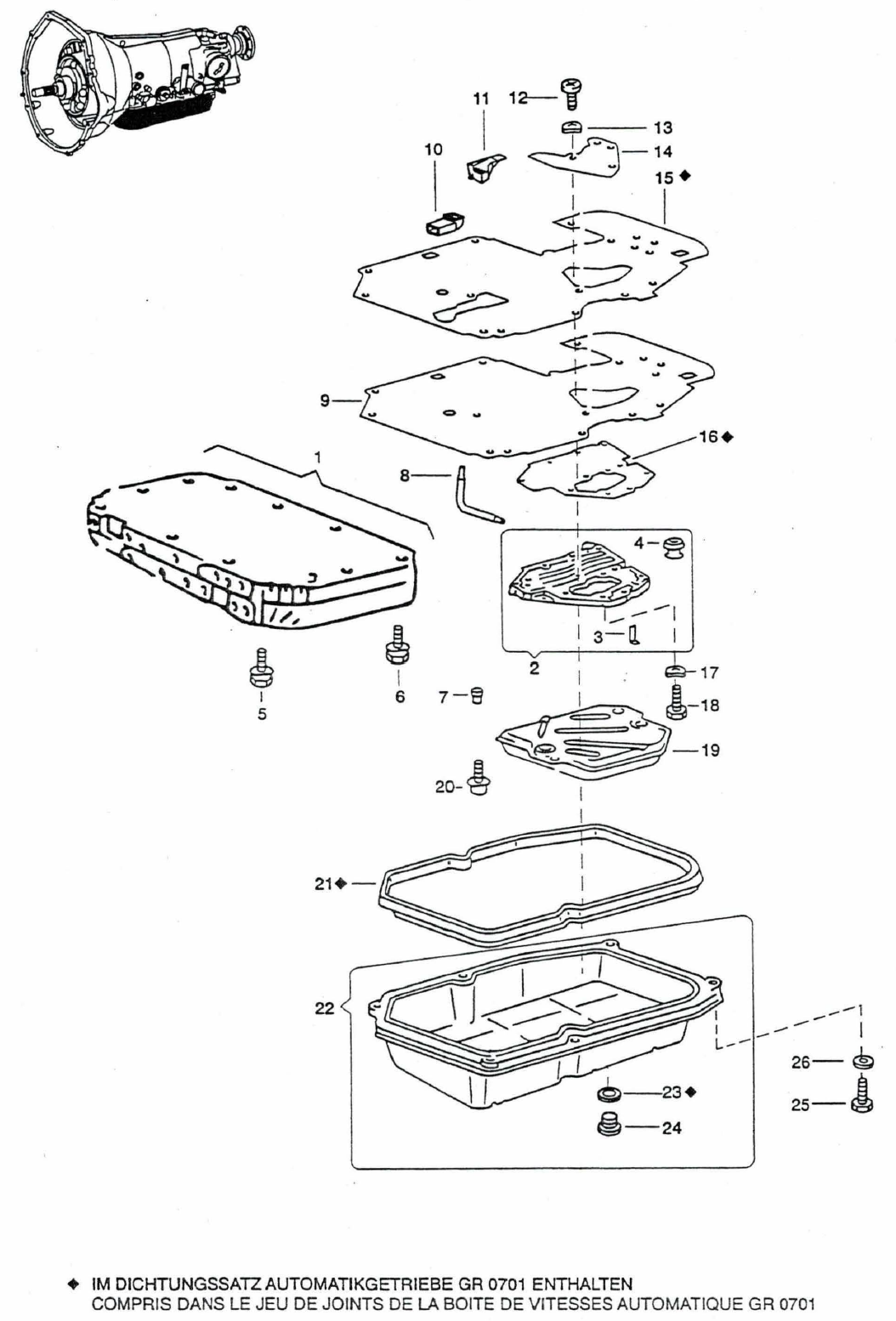

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. SCHIEBERGEHAEUSE
2. DECKEL
3. SICHERUNG
4. VENTIL
5. KOMBISCHRAUBE
6. KOMBISCHRAUBE
7. FILTER
8. ROHR
9. ZWISCHENPLATTE
9. ZWISCHENPLATTE
10. OELFUEHRUNG
11. OELABWEISER
12. LINSENZYLINDERSCHRAUBE MIT KREUZSCHLITZ
13. FEDERSCHEIBE B d5MM DIN 137
14. VERSTAERKUNG
15. DICHTUNG
15. DICHTUNG
16. DICHTUNG
17. FEDERSCHEIBE B d6MM DIN 137 FD-ST A2P
18. SECHSKANTSCHRAUBE M6X30 DIN 933 8.8 A2P
19. OELFILTER
20. KOMBISCHRAUBE
21. DICHTUNG
22. OELWANNE
23. DICHTUNGSRING d10,2X13,4X1,0MM AL
24. VERSCHLUSSSCHRAUBE MIT INNENSECHSKANT
25. SECHSKANTSCHRAUBE M8X30 ISO 4017
26. UNTERLAGSCHEIBE A d8,4/16X1,6MM DIN 125
27. DICHTUNGSSATZ F SCHALTSCHIEBERGEHAEUSE

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
