Scheibenwaschanlage

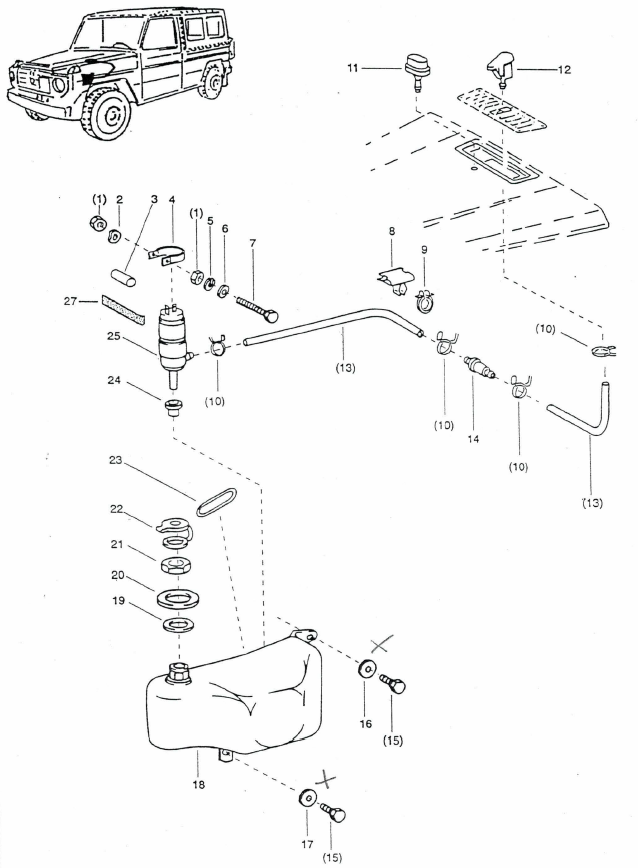

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. SECHSKANTMUTTER M6 ISO 4032
2. FEDERSCHEIBE B d6MM DIN 137 FD-ST A2P

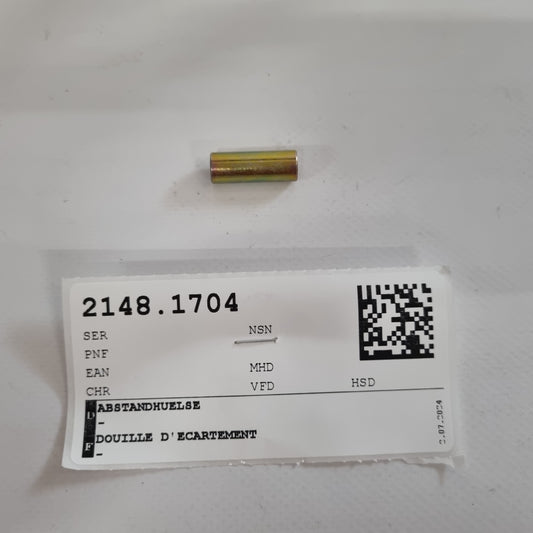

3. ABSTANDHUELSE

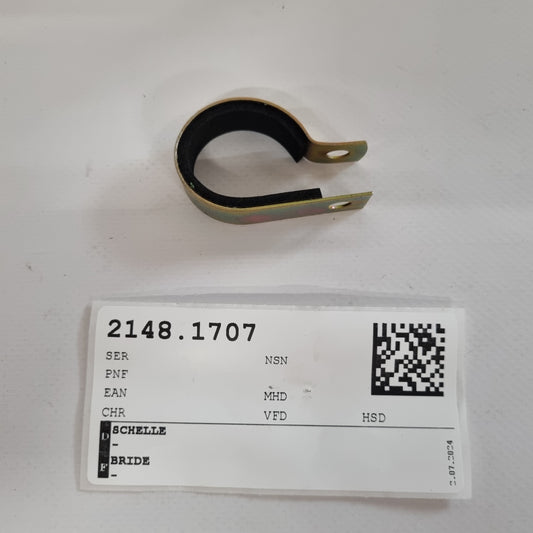

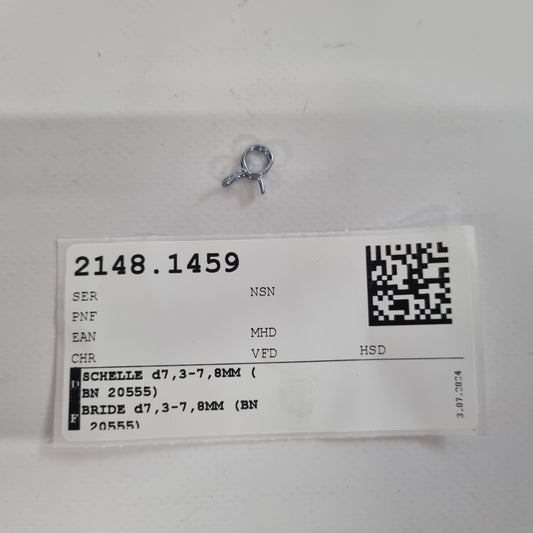

4. SCHELLE
5. FEDERRING
6. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
7. SECHSKANTSCHRAUBE M6X45 DIN 933 8.8 A2P
8. KLAMMER
9. SCHELLE
10. SCHELLE
11. DUESE

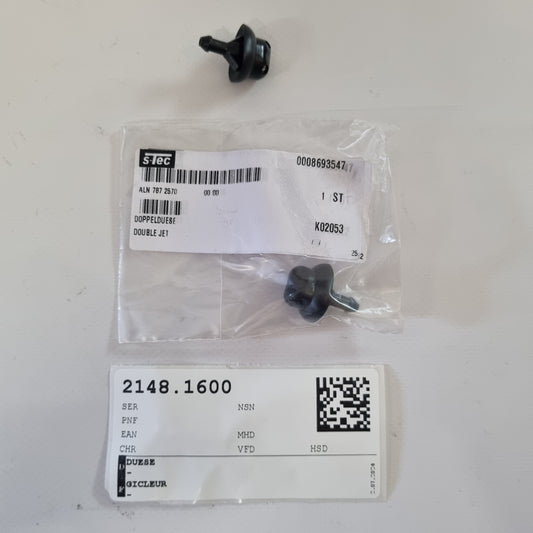

12. DOPPELDUESE
13. SCHLAUCH
14. RUECKSCHLAGVENTIL
14. RUECKSCHLAGVENTIL
15. SECHSKANTSCHRAUBE M6X20 ISO 4017
16. UNTERLAGSCHEIBE d6,4/18X1,6MM DIN 9021
17. UNTERLAGSCHEIBE R d6,6/22X2MM DIN 440

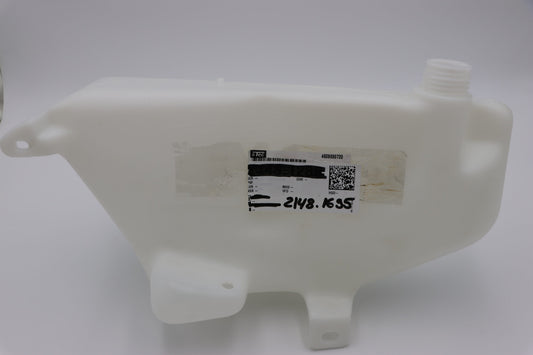

18. BEHAELTER
19. DICHTUNGSRING

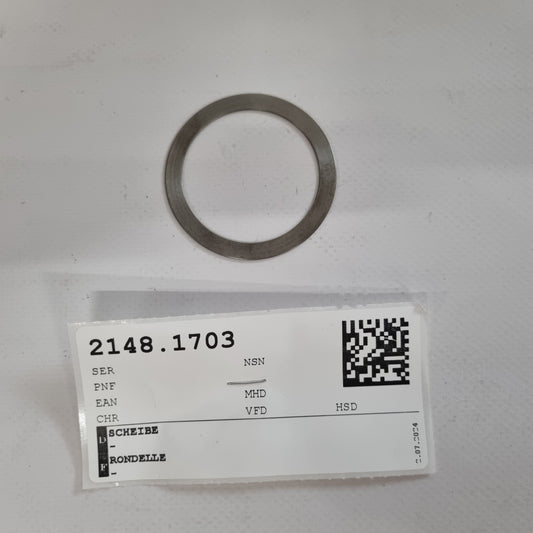

20. SCHEIBE
21. MUTTER
22. VERSCHLUSS

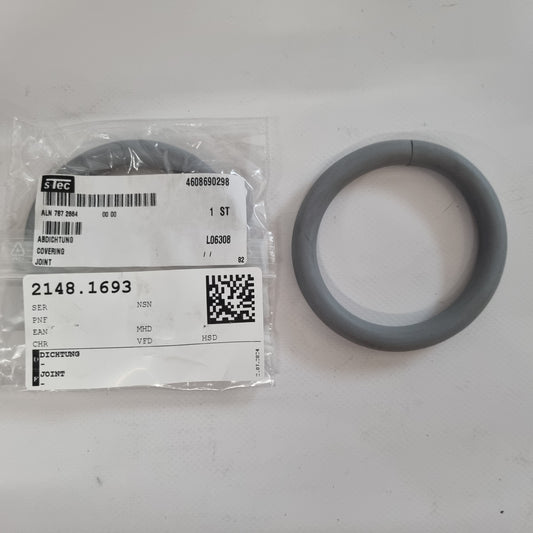

23. DICHTUNG

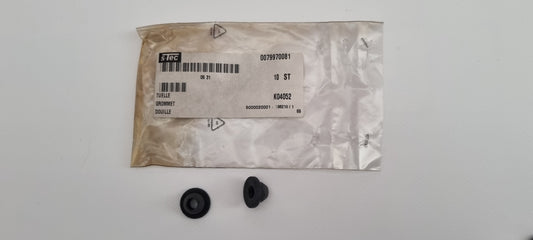

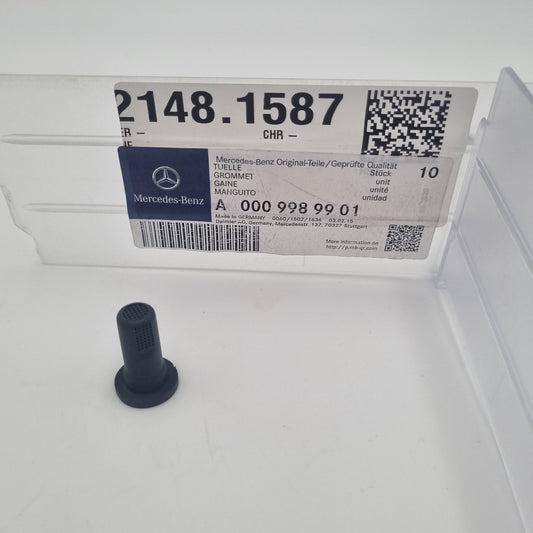

24. TUELLE d11MM
24. TUELLE d9MM

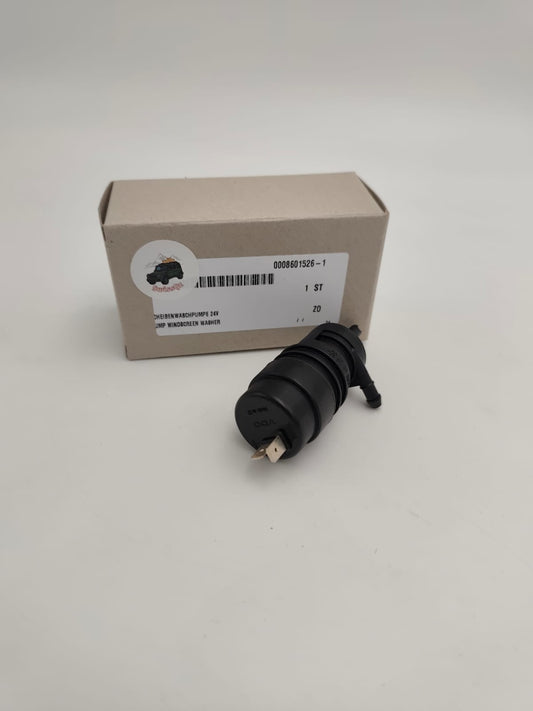

25. PUMPE
27. ABDICHTBAND METER
28. BEFESTIGUNGSHUELSE 6/8/14X5,5MM
29. GUMMISCHEIBE,d 8/16X3,LUFTLEITBLECHE
30. DISTANZHUELSE d12/6,2X5MM ST VNI

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
