Schraubenfeder / Drehstab / Stossdämpfer

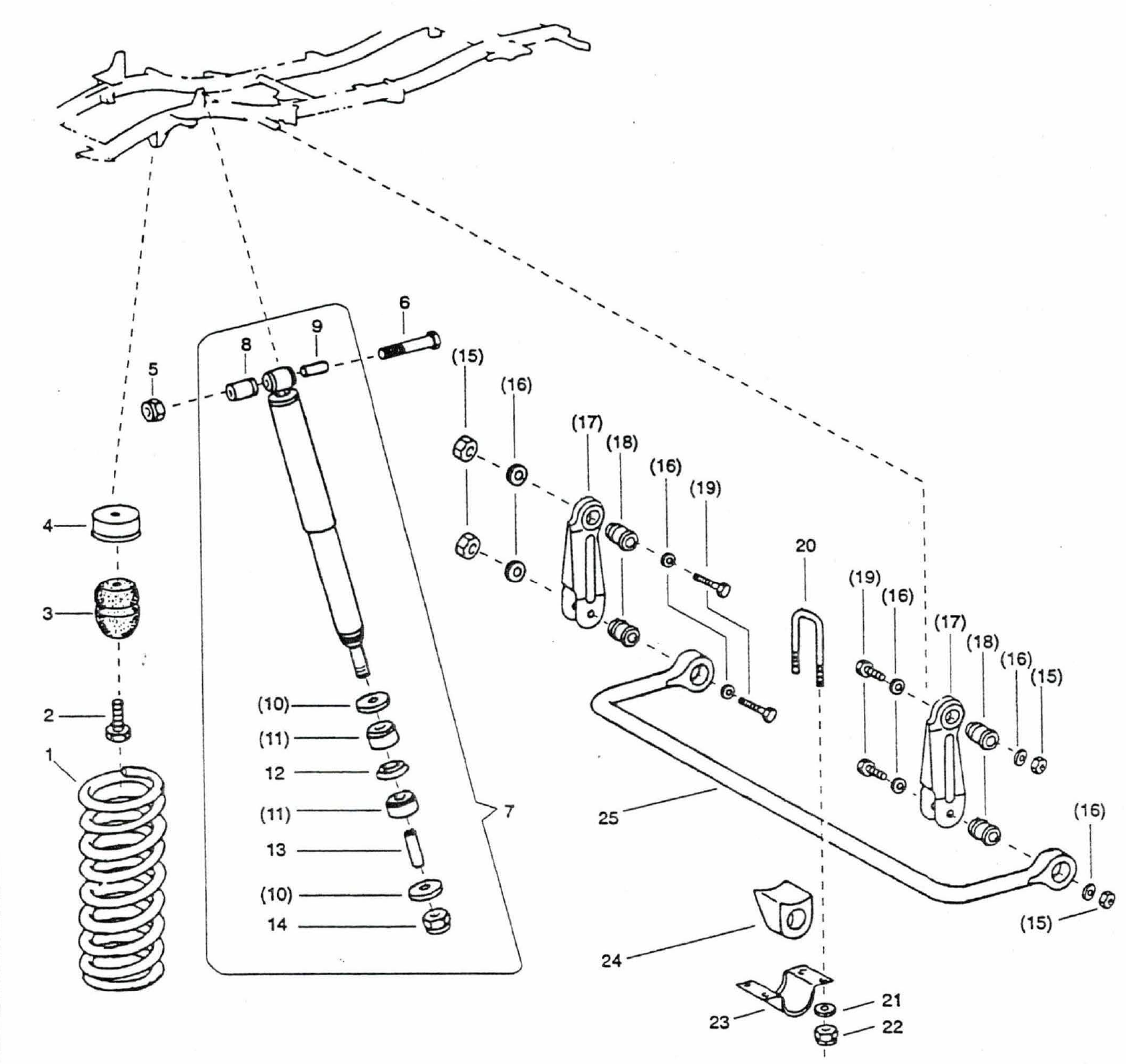

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Vorderfeder Weiss
2. Zylinderschraube Mit Innensechskant
3. Gummihohlfeder
4. Teller d74 mm
5. Sicherheitsmutter M16x1,5 Din 985
5. Mutter M16x1,5 (Nylon)
6. Sechskantschraube M16x1,5x130/44 Din 960
7. Stossdämpfer
8. Gummilager d18/32x31 mm
9. Büchse d21/16x40 mm
10. Teller
11. Gummilager
12. Teller
13. Büchse d20/14x40 mm
14. Sechskantmutter M14x1,5
15. Mutter M12x1,5
16. Unterlagscheibe A d13/24x2,5 mm Din 125
17. Verbindungsstange
18. Lager
19. Sechskantschraube M12x55/30 Din 931
20. Bügel
21. Unterlagscheibe d10,5/18x1,6 mm Din 433
22. Sicherungsmutter V M10 Din 980 S=17
22. Sicherheitsmutter M10
23. Halter
24. Gummilager
25. Stabilisator

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
