Trennwand IMFS

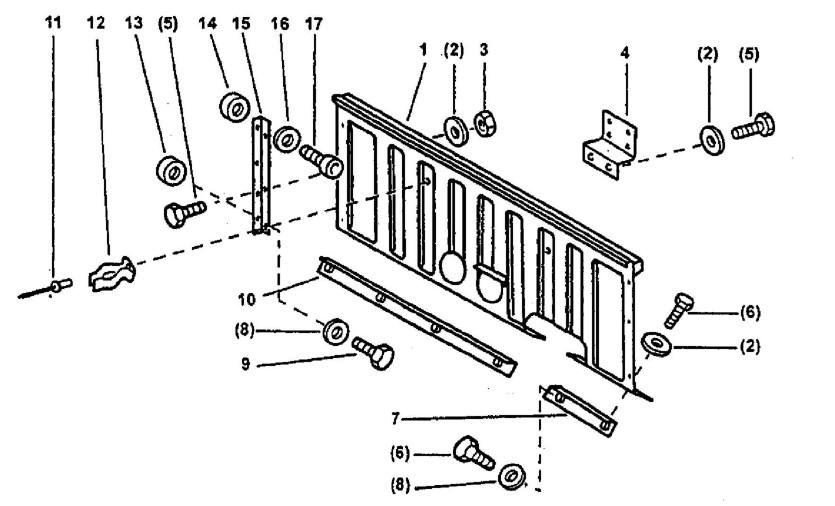

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. TRENNWAND
2. UNTERLAGSCHEIBE d6,4/18X1,6MM DIN 9021
3. SECHSKANTMUTTER M6 ISO 4032
4. HALTER
5. SECHSKANTSCHRAUBE M6X12 ISO 4017
6. SCHRAUBE SHR DM6X16-ST ZNA4
7. WINKEL
8. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
9. SECHSKANTSCHRAUBE M6X25 ISO 4017
10. WINKEL
11. NIET d3,2X7,9MM
12. KLEMMFEDER FUER AUSGUSSSCHLAUCH
13. UNTERLAGBUCHSE d12/8X12MM
14. UNTERLAGBUCHSE d16/11X12MM
15. WINKEL LINKS
15. WINKEL RECHTS
16. UNTERLAGSCHEIBE d10,5/18X1,6MM DIN 433
17. ZYLINDERSCHRAUBE MIT INNENSECHSKANT

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
