Türe vorne

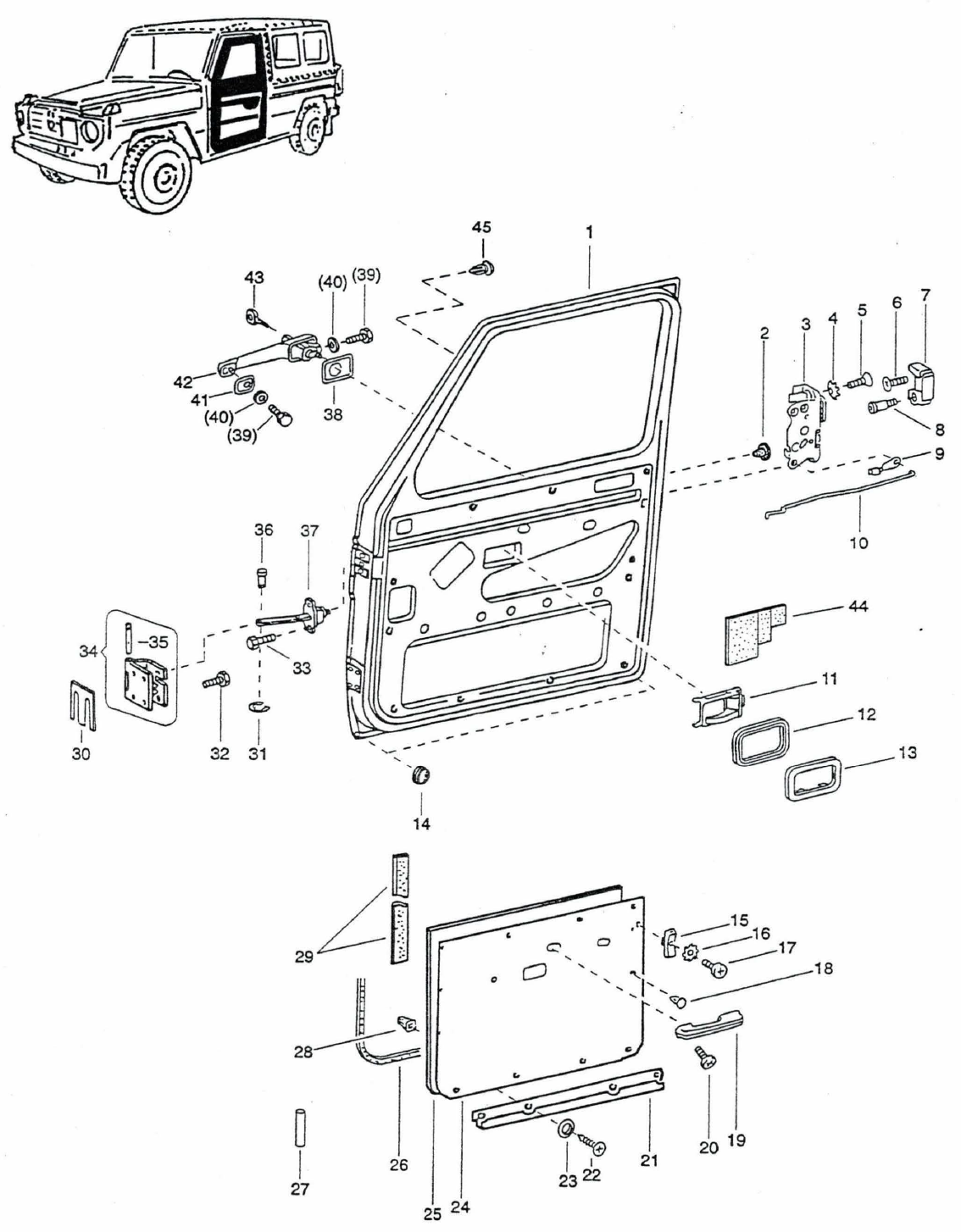

Produktübersicht nach Bildnummer (Explosionszeichnung)

1. Tür-Beplankung Links
1. Tür-Beplankung Rechts
1. Türe (roh) vorne links
1. Türe (roh) vorne rechts
2. Stopfen
3. Schloss Links
3. Schloss Rechts
4. Fächerscheibe V d6,4/11,8 mm Din 6798
5. Senkschraube 90GRAD Mit Kreuzschlitz
6. Schraube
7. Schliesskeil rechts
7. Schliesskeil Links
8. Schraube für Türschloss
9. Sicherung
10. Zugstange Vorne Links
10. Zugstange Vorne Rechts
11. Innenbetätigung rechts
11. Innenbetätigung Links
12. Unterlage
13. Rosette
14. Tülle
15. Schieber Schwarz (türsicherung)
16. Zahnscheibe J d5,1/9 mm Din 6797
16. Zahnscheibe J d5,3/10 mm Din 6797
17. Schraube M5x25
17. Linsenschraube M5x25 (mikroverkapselt)
18. Klammer
18. Spreizniet
19. Armlehne rechts
19. Armlehne links (Wolf / G 270 Cdi)
20. Schraube M6x16
20. Schraube M6x12
21. Schiene
22. Linsensenkschraube 90GRAD Mit Kreuz-
23. Senkscheibe
24. Verkleidung Rechts
24. Verkleidung links
25. Abdeckung
26. Abdichtung
27. Abdichtschlauch
28. Dübel
29. Abdichtband Meter
30. Unterlage
31. Sicherungsscheibe d6 mm Din 6799 Fd St
32. Sechskantschraube M8x18 Din 933 8.8 A2P
32. Sechskantschraube M8x25 Iso 4017
32. Sechskantschraube M8x18 Din 933 8.8 A2P
33. Schraube M6x20
34. Scharnier Links Und Rechts Oben
34. Scharnier Links Und Rechts Unten
35. Scharnierbolzen
36. Bolzen
37. Türhalter
38. Unterlage
39. Schraube
40. Unterlagscheibe A d6,4/12x1,6 mm Din 125
41. Unterlage
42. Türgriff (schliessungs-Nr Angeben)
42. Türgriff (Schliessung HZ1201)
43. Zündschlüssel (schliessung HZ1201)
44. Dichtung Rechts
44. Dichtung Links
45. Stopfen

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
