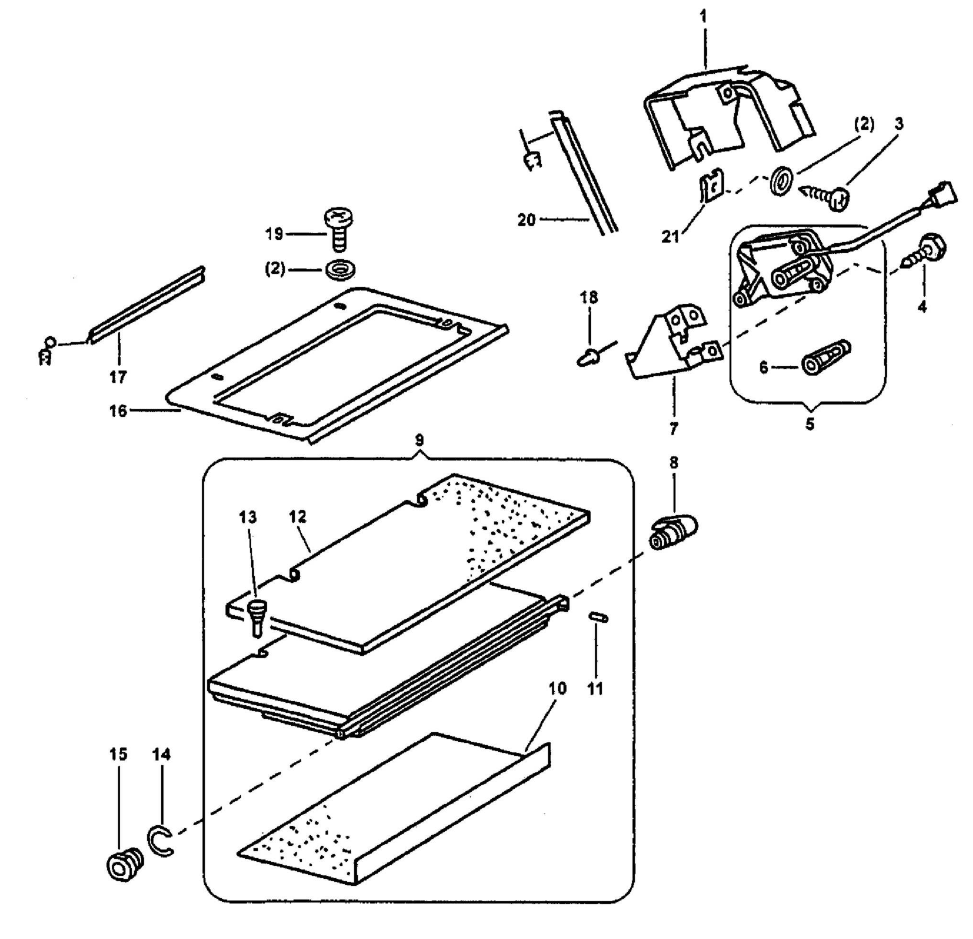

Produktübersicht nach Bildnummer (Explosionszeichnung)
1. Abdeckung Für Elektromotor
2. Unterlagscheibe A d5,3/10x1 mm Din 125
2. Unterlagscheibe A d5,3/10x1 mm Din 125
3. Linsenblechschraube Mit Kreuzschlitz
4. Linsenblechschraube
5. Elektromotor
6. Hebel
7. Halter Für Elektromotor
8. Hebel
9. Klappe / Kompl
10. Abdichtung 120x260 mm
11. Spannhülse d2,5x12 mm Din 7346 / Fd St
12. Abdichtung 120x260 mm
13. Gummipuffer
14. Klammer
15. Büchse
16. Dichtrahmen Oben
17. Abdichtgummi
18. Blindniet d4x7,87 mm Al
19. Linsenzylinderschraube Mit Kreuzschlitz
20. Abdichtung
21. Steckclipsmutter
Brauchen Sie Hilfe?
Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.
Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.
Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')
Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
