Windschutzrahmen / -Scheibe IMFS

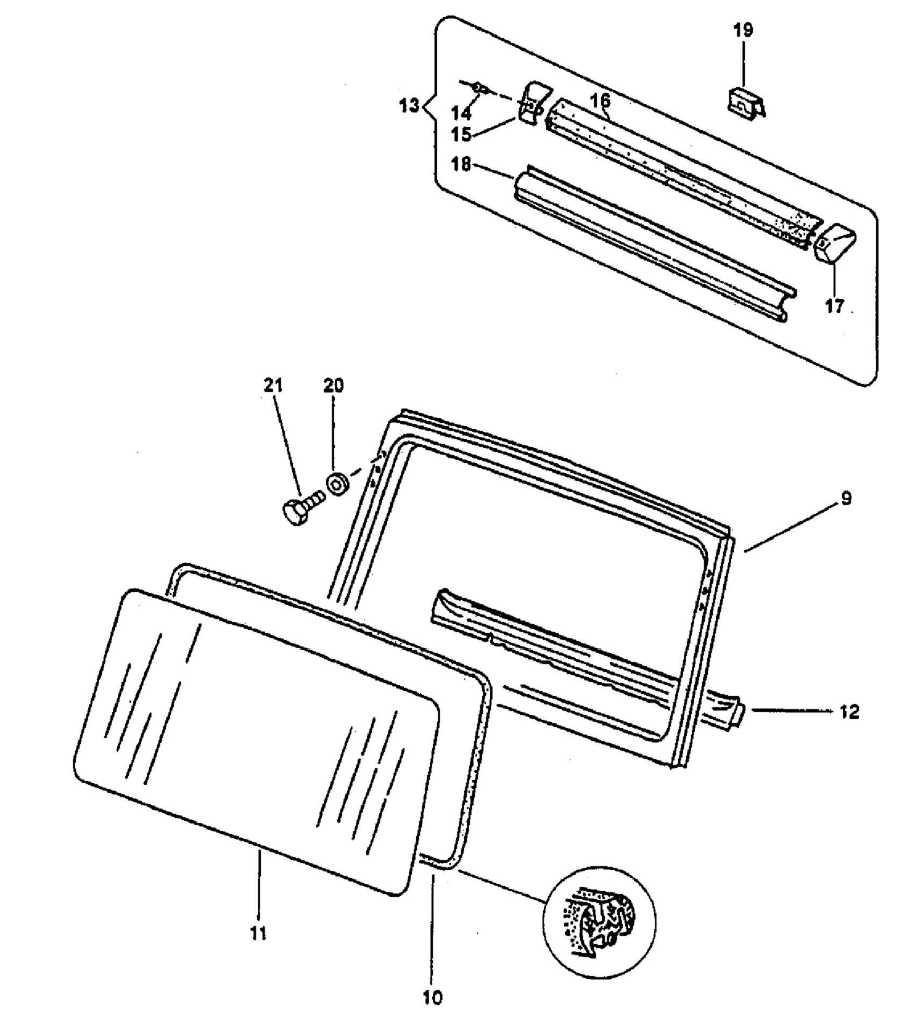

Produktübersicht nach Bildnummer (Explosionszeichnung)

9. WINDSCHUTZRAHMEN
10. DICHTUNG
11. WINDSCHUTZSCHEIBE
12. FENSTERRAHMEN / UNTEN / INNEN
13. ABDECKUNG / KOMPL
14. NIET d3,2X11,5MM
15. ENDSTUECK RECHTS
16. PROFILGUMMI OBEN
17. ENDSTUECK LINKS
18. METALLPROFIL
19. KLAMMER
20. UNTERLAGSCHEIBE A d6,4/12X1,6MM DIN 125
21. SECHSKANTSCHRAUBE M6X16 ISO 4017

Brauchen Sie Hilfe?

Prüfen Sie anhand der Explosionszeichnung, welches Ersatzteil Sie benötigen.

Die entsprechende Nummer finden Sie bei der Produktübersicht wieder.

Sie sind sich nicht sicher oder finden das passende Ersatzteil nicht? Zögern Sie nicht, uns zu kontaktieren!
('Kontakt' > 'Kontaktieren Sie uns')

Die Ersatzteile stammen aus den ehemaligen Lagerbeständen der Schweizer Armee.
Es handelt sich bei den meisten Teilen um Original Mercedes oder Bosch Artikel, welche für den Puch 230 GE gefertigt wurden.
